Schema impianto idraulico casa: guida completa 2026

Dopo oltre vent’anni passati a progettare, installare e riparare impianti idraulici in abitazioni di ogni tipo, posso dirvi una cosa con certezza: un buon schema impianto idraulico casa è la base di tutto. Senza un progetto chiaro e ben ragionato, anche il miglior idraulico rischia di commettere errori costosi. Ho visto ristrutturazioni trasformarsi in incubi proprio perché nessuno si era preso la briga di disegnare uno schema serio prima di iniziare i lavori.

In questa guida vi accompagno passo dopo passo nella comprensione dello schema idraulico domestico, dai componenti fondamentali alle misure standard, passando per la scelta dei materiali e i costi aggiornati al 2026. Che stiate progettando una casa nuova o ristrutturando il bagno, queste informazioni vi torneranno utili.

Cos’è lo schema impianto idraulico e perché è fondamentale

Lo schema impianto idraulico è la rappresentazione grafica di tutti i circuiti che compongono il sistema idrico di un’abitazione. Si tratta di un disegno tecnico, solitamente in scala, che indica la posizione delle tubazioni, i punti di allaccio, le derivazioni verso i vari apparecchi sanitari, le valvole di intercettazione e i percorsi di scarico.

Pensate allo schema come alla mappa stradale del vostro impianto. Senza di essa, l’idraulico lavora alla cieca e voi non avrete mai un quadro completo di cosa passa dietro i muri. Nella mia esperienza a Bologna, ho notato che nelle case costruite prima degli anni Ottanta spesso non esiste alcuna documentazione dell’impianto, il che rende ogni intervento successivo molto più complesso e costoso.

Un buon schema deve contenere almeno questi elementi: il punto di consegna dell’acquedotto con il contatore, il percorso delle tubazioni di adduzione (acqua fredda e calda), la posizione della caldaia o dello scaldacqua, i collettori di distribuzione, le valvole di intercettazione per ogni zona, i punti di utilizzo con le relative altezze da pavimento e lo schema degli scarichi con le pendenze.

Componenti principali di un impianto idraulico domestico

L’impianto idraulico di una casa si divide in tre sistemi interconnessi ma distinti: il circuito di adduzione dell’acqua fredda sanitaria, il circuito di produzione e distribuzione dell’acqua calda sanitaria e il circuito di scarico delle acque reflue. Vediamoli nel dettaglio.

Circuito acqua fredda

Tutto parte dal contatore dell’acquedotto, solitamente posizionato al confine della proprietà o nel vano contatori del condominio. Da qui, una tubazione principale entra nell’abitazione e raggiunge un primo punto di distribuzione. La pressione di rete in Italia varia generalmente tra 1,5 e 5 bar; se supera i 5 bar, è obbligatorio installare un riduttore di pressione come indicato dalla norma UNI 9182 che regola gli impianti idrici domestici.

Circuito acqua calda sanitaria

L’acqua fredda viene deviata verso la caldaia, lo scaldacqua a pompa di calore o il boiler elettrico, dove viene riscaldata e poi ridistribuita ai vari punti di utilizzo. Nei sistemi più moderni è presente anche un circuito di ricircolo che mantiene l’acqua calda sempre disponibile, evitando lo spreco di acqua fredda che normalmente si butta via aspettando che arrivi quella calda.

Circuito di scarico

Le acque reflue vengono convogliate tramite tubazioni con pendenza minima dell’1-2% verso la colonna di scarico verticale e da lì alla fognatura. Ogni apparecchio sanitario è dotato di un sifone che impedisce la risalita dei cattivi odori. La ventilazione delle colonne di scarico, spesso trascurata, è essenziale per il corretto funzionamento del sistema.

Tipologie di schema: distribuzione in serie, a collettori e mista

La scelta dello schema di distribuzione è una delle decisioni progettuali più importanti. Esistono essenzialmente tre approcci, ognuno con vantaggi e limiti specifici.

Lo schema in serie (o a derivazione) è il sistema tradizionale: una tubazione principale percorre la casa e da essa si staccano le derivazioni verso i singoli apparecchi. È il più economico come materiale, ma presenta un problema noto: quando qualcuno apre un rubinetto, la pressione cala negli altri punti di utilizzo. Se vi è capitato di scottarvi sotto la doccia perché qualcuno ha aperto il rubinetto in cucina, la colpa è proprio di questo schema.

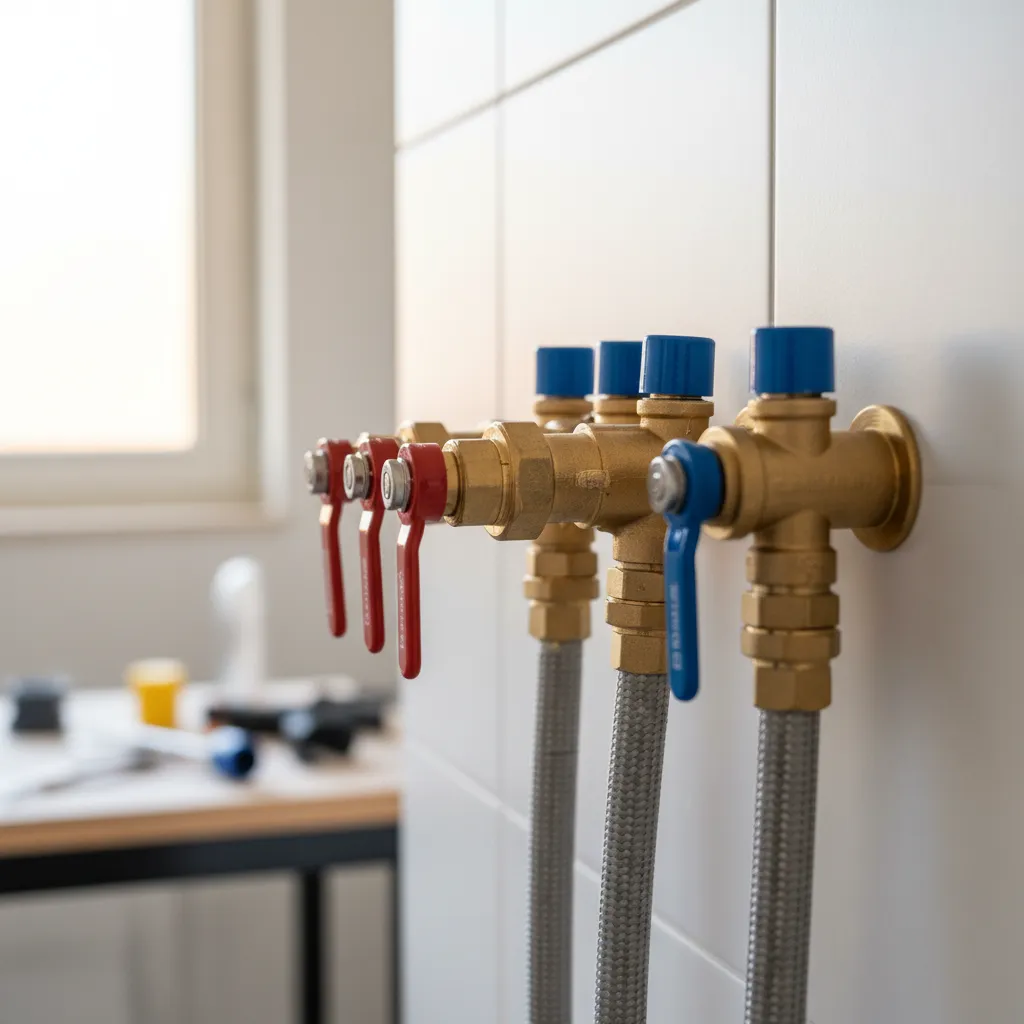

Lo schema a collettori prevede che ogni apparecchio sia alimentato da una tubazione dedicata che parte da un collettore centrale. Questo sistema garantisce una pressione costante a tutti i punti di utilizzo, permette di chiudere l’acqua a un singolo apparecchio senza interrompere gli altri ed è più facile da manutenere. Il rovescio della medaglia è un maggior consumo di tubazioni e un costo iniziale più elevato.

Lo schema misto rappresenta il compromesso che consiglio più spesso: collettori per il bagno principale e la cucina, distribuzione in serie per bagni secondari e lavanderia. In questo modo si ottiene un buon equilibrio tra prestazioni e costi, soluzione ideale per chi sta affrontando una ristrutturazione completa dell’appartamento.

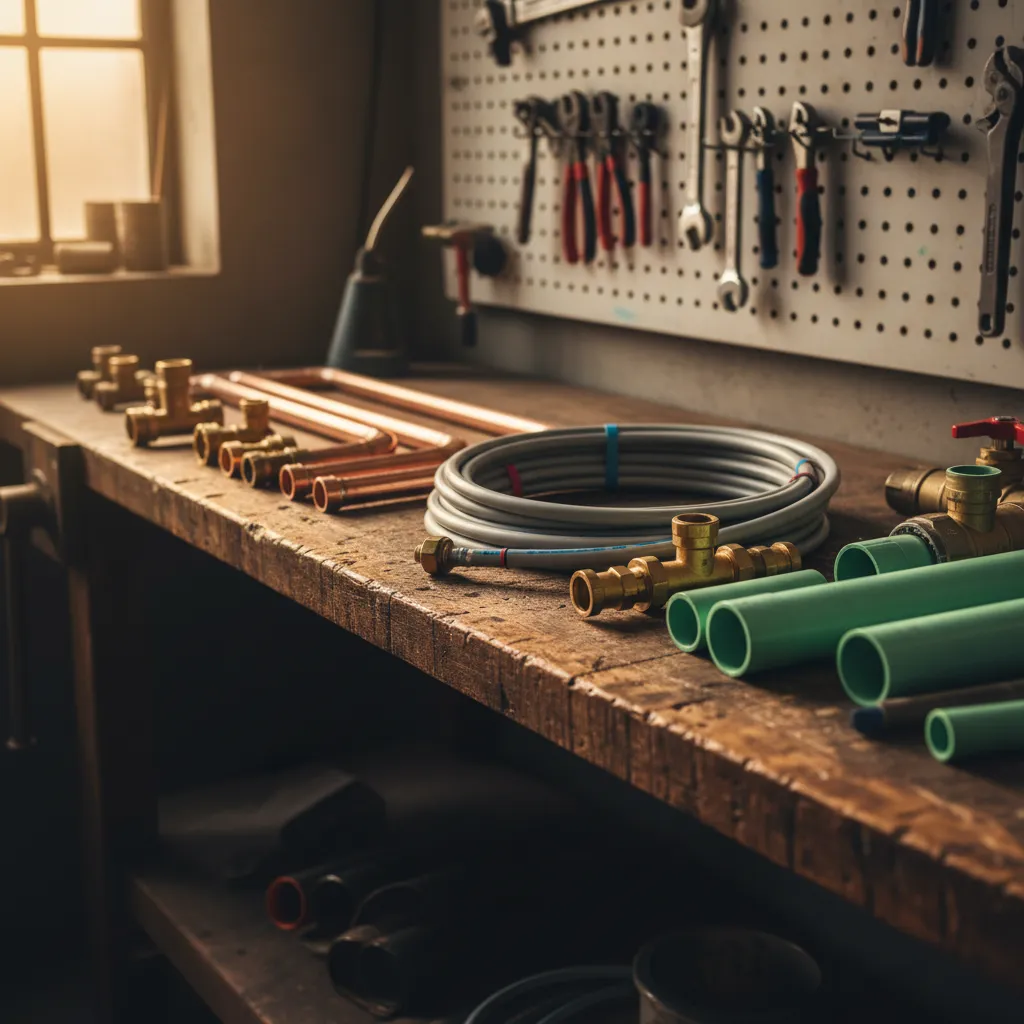

Materiali per le tubazioni: confronto tra rame, multistrato e polipropilene

La scelta del materiale per le tubazioni influenza direttamente la durata, le prestazioni e il costo dell’impianto. Dopo aver lavorato con tutti i materiali disponibili, posso darvi un quadro chiaro dei pro e contro di ciascuno.

Il rame resta il materiale nobile dell’idraulica. Ha una durata pressoché illimitata (50-80 anni), resiste alla corrosione e ha proprietà antibatteriche naturali. Il problema è il costo, decisamente aumentato negli ultimi anni, e la necessità di saldature a stagno o brasatura che richiedono manodopera specializzata. Lo consiglio ancora per le colonne montanti e le linee principali.

Il multistrato PEX-AL-PEX è oggi la mia prima scelta per la distribuzione interna. Si tratta di un tubo composto da tre strati: polietilene reticolato interno, alluminio centrale e polietilene esterno. I raccordi a pressare garantiscono giunzioni affidabili e la flessibilità del tubo permette di ridurre al minimo i raccordi stessi. Il rapporto qualità-prezzo è eccellente e la posa è molto più rapida rispetto al rame.

Il polipropilene (PP-R) è diffusissimo nei paesi dell’Est Europa e sta guadagnando terreno anche in Italia. Si salda per termofusione creando giunti monolitici; è economico e resistente ma ha un diametro esterno maggiore e necessita di più spazio nei tracciati. Lo uso prevalentemente per le reti di scarico e in contesti dove il budget è particolarmente contenuto.

Per quanto riguarda gli scarichi, il PVC serie pesante (spessore minimo 3,2 mm) resta lo standard. Per le linee interrate consiglio il polietilene ad alta densità (PEAD) che resiste meglio alle sollecitazioni meccaniche del terreno. Ricordate che la scelta degli attrezzi giusti è fondamentale per lavorare correttamente con ciascun materiale.

Schema impianto idraulico bagno: misure e attacchi standard

Il bagno è il locale con la maggiore concentrazione di punti idrici, quindi merita un’attenzione particolare nella progettazione dello schema. Le misure standard degli attacchi sono codificate e rispettarle è essenziale per evitare problemi durante l’installazione dei sanitari.

Per il lavabo, gli attacchi dell’acqua calda e fredda si posizionano a 55-60 cm da pavimento, con un interasse di 10-15 cm. Lo scarico si colloca a 50-55 cm di altezza con un diametro di 32-40 mm. Il punto di scarico deve essere centrato rispetto alla posizione prevista del lavabo.

Per il WC, lo scarico ha un diametro di 100-110 mm e si posiziona a circa 18 cm dal muro finito (interasse standard). L’attacco dell’acqua fredda per la cassetta di risciacquo si trova a 30-35 cm da pavimento. Se prevedete un WC sospeso con cassetta a incasso, lo scarico va posizionato a circa 23 cm da pavimento.

Per il bidet, gli attacchi acqua calda e fredda sono a 30-35 cm da pavimento, con scarico a 15-20 cm (diametro 32 mm). L’interasse acqua calda-fredda è di 10 cm.

Per la doccia, il miscelatore incassato si posiziona a 100-110 cm da pavimento, mentre il soffione fisso a 200-210 cm. Lo scarico a pavimento deve avere un diametro minimo di 40 mm, meglio 50 mm, con una pendenza verso il piletta di almeno l’1%. Se state progettando il bagno completo, vi consiglio di leggere anche la guida su come stuccare le piastrelle del bagno per completare il lavoro a regola d’arte.

Per la vasca da bagno, il gruppo vasca si installa a 70-75 cm da pavimento, con lo scarico (diametro 40 mm) posizionato secondo le specifiche del produttore. Prevedete sempre un pannello di ispezione per accedere ai raccordi nascosti.

Una raccomandazione importante: lasciate sempre almeno 10 cm di spazio tra le tubazioni dell’acqua calda e quelle dell’acqua fredda per evitare scambi termici indesiderati. Se corrono parallele nella stessa traccia, isolatele con guaine separate.

Schema impianto idraulico cucina e lavanderia

La cucina e la lavanderia hanno esigenze specifiche che spesso vengono sottovalutate in fase di progettazione.

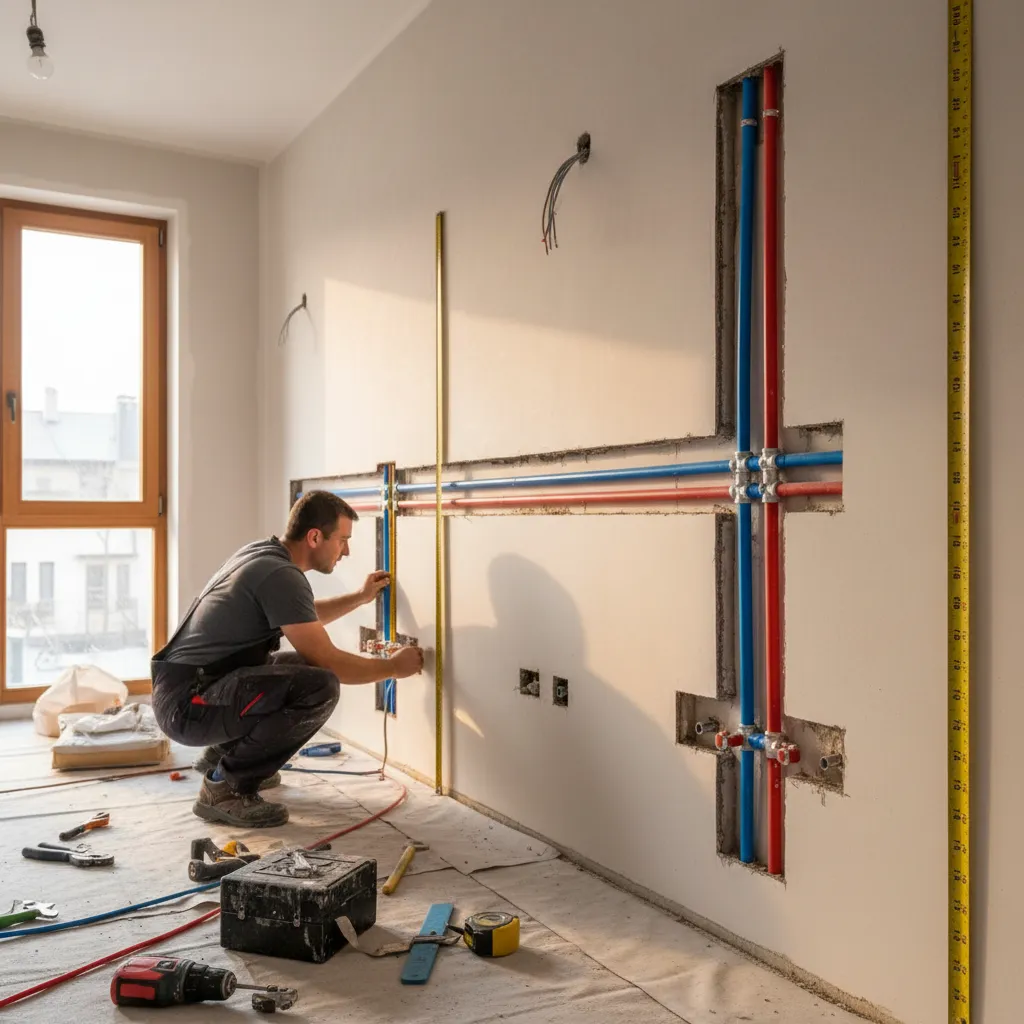

Per il lavello cucina, gli attacchi idrici si posizionano a 50-55 cm da pavimento, con lo scarico a 40 cm (diametro 40 mm). Se prevedete una lavastoviglie, servono attacchi dedicati per l’acqua fredda e lo scarico nelle immediate vicinanze. Vi consiglio di predisporre anche un attacco per un eventuale depuratore sotto il lavello.

Per la lavatrice, l’attacco dell’acqua fredda si posiziona a 70-80 cm da pavimento con una valvola a sfera dedicata. Lo scarico deve trovarsi a un’altezza minima di 60 cm e massima di 90 cm dal pavimento, come indicato dai principali produttori. Il diametro dello scarico deve essere di almeno 40 mm.

Un errore che vedo spesso nelle ristrutturazioni è dimenticare di predisporre gli attacchi per l’asciugatrice con pompa di calore, che necessita di uno scarico condensa. Anche se oggi non la prevedete, aggiungere un attacco in fase di realizzazione costa pochi euro e vi risparmia interventi futuri. Lo stesso ragionamento vale per l’impianto di irrigazione automatica del giardino se avete spazi esterni: predisponete sempre la derivazione.

Normativa e criteri di progettazione a norma

Realizzare un impianto idraulico a norma non è opzionale: è un obbligo di legge che tutela la sicurezza vostra e della vostra famiglia. Il quadro normativo di riferimento comprende diverse disposizioni che ogni professionista deve conoscere.

La norma UNI 9182 è il riferimento principale per la progettazione e il dimensionamento degli impianti idrici sanitari. Stabilisce i criteri per il calcolo delle portate, il dimensionamento delle tubazioni, le pressioni minime ai punti di erogazione (non inferiori a 0,5 bar per rubinetti normali e 1 bar per miscelatori termostatici) e le velocità massime dell’acqua nelle tubazioni.

Il Decreto Ministeriale 37/2008 (ex legge 46/90) disciplina la sicurezza degli impianti e stabilisce che tutti gli interventi sull’impianto idraulico devono essere eseguiti da imprese abilitate che rilascino la dichiarazione di conformità. Questo documento è fondamentale anche ai fini assicurativi e in caso di compravendita dell’immobile.

Per il dimensionamento delle tubazioni, la regola pratica che utilizzo è partire dal diametro della colonna montante (generalmente 3/4″ o 1″) e ridurre progressivamente verso i punti terminali (1/2″ per i singoli apparecchi). Il calcolo esatto richiede di considerare la contemporaneità d’uso, ovvero la probabilità che più apparecchi funzionino simultaneamente, secondo le tabelle della UNI 9182.

Un aspetto spesso trascurato riguarda l’isolamento acustico: la norma DPCM 5/12/1997 fissa limiti precisi per il rumore degli impianti nelle abitazioni. Utilizzare fascette antivibranti, guaine fonoassorbenti e staffaggi elastici non è un lusso ma una necessità per rispettare i limiti di legge. Se state lavorando sulle pareti divisorie, l’isolamento termico delle pareti interne può integrarsi con quello acustico delle tubazioni.

Ricordate inoltre che qualsiasi intervento significativo sull’impianto idraulico può rientrare nel bonus ristrutturazione 2026, con detrazioni fiscali che rendono l’investimento ancora più conveniente.

Costi dell’impianto idraulico nel 2026

I costi per la realizzazione di un impianto idraulico variano sensibilmente in base alla tipologia di intervento, ai materiali scelti e alla zona geografica. Vi fornisco i dati aggiornati al 2026, basati sulla mia esperienza diretta e sui prezzari regionali di riferimento per l’edilizia.

A questi costi vanno aggiunte le opere murarie (tracce, ripristini, piastrellatura) che possono incidere per un ulteriore 30-50% del totale. Un consiglio: chiedete sempre preventivi dettagliati che separino il costo dei materiali dalla manodopera. In questo modo potrete confrontare le offerte in modo trasparente.

Se il budget è limitato, considerate di eseguire voi stessi le demolizioni e le tracce: con il trapano giusto e una fresa a tazza potete preparare il lavoro e risparmiare qualche centinaio di euro sulla manodopera. Naturalmente, la posa delle tubazioni e i collegamenti devono essere affidati a un professionista abilitato.

Errori comuni e consigli pratici dall’esperienza

In vent’anni di lavoro ho visto ripetersi sempre gli stessi errori. Ve li elenco nella speranza di risparmiarvi brutte sorprese.

Non prevedere abbastanza valvole di intercettazione. Ogni zona dell’impianto e ogni apparecchio importante dovrebbe avere la propria valvola. Costano pochi euro ma vi evitano di chiudere l’acqua a tutta la casa per riparare un rubinetto che gocciola.

Sottodimensionare i diametri degli scarichi. Un tubo di scarico troppo piccolo si intasa molto più facilmente. Per il WC servono 100-110 mm, per docce e vasche almeno 40-50 mm. Non risparmiate su questo.

Dimenticare le pendenze degli scarichi. L’acqua reflua si muove per gravità: senza una pendenza minima dell’1% (1 cm per metro), i tubi si intasano. Ho visto scarichi posati in piano che hanno causato problemi continui per anni.

Non documentare il percorso delle tubazioni. Prima di chiudere le tracce, fotografate tutto e riportate le misure sullo schema. Ve ne sarete grati quando dovrete forare un muro per installare una mensola o un montare una parete in cartongesso.

Ignorare l’espansione termica. Le tubazioni in plastica si dilatano con il calore. Nei tratti rettilinei superiori a 3 metri, prevedete sempre dei punti di compensazione per evitare tensioni sui raccordi.

Collegare troppi apparecchi alla stessa colonna di scarico senza ventilazione. Se sentite gorgoglii quando scaricate il WC o l’acqua del lavandino risale, probabilmente manca una presa d’aria sulla colonna. La ventilazione primaria (prolungamento della colonna oltre il tetto) è obbligatoria; quella secondaria è fortemente consigliata per impianti complessi.

Un ultimo suggerimento che do sempre ai miei clienti: conservate lo schema dell’impianto in formato digitale e cartaceo, insieme alla dichiarazione di conformità. Questi documenti hanno valore legale e possono farvi risparmiare migliaia di euro in caso di controversie o interventi futuri.
