Trovare i cavi nel muro prima di forare: metodi e limiti

Ogni foro nel muro è una scommessa: basta centrare un cavo sotto tensione a 230 V per bruciare la punta del trapano, far saltare il differenziale e, nel caso peggiore, rischiare una folgorazione. In Italia gli impianti domestici seguono la norma CEI 64-8 recepita dal DM 37/2008, che impone percorsi verticali e orizzontali a partire da scatole di derivazione, prese e interruttori. Eppure chiunque abbia ristrutturato sa che i vecchi impianti spesso ignorano queste regole: tracce diagonali, cavi annegati nel massetto, giunzioni volanti dietro il battiscopa. Ho visto situazioni del genere centinaia di volte. Per questo, prima di impugnare il trapano, serve un metodo affidabile per trovare cavi elettrici nel muro. In questo articolo spiego tutti gli strumenti disponibili, i loro limiti reali e le precauzioni che uso ogni volta.

Perché i cavi non seguono sempre le regole

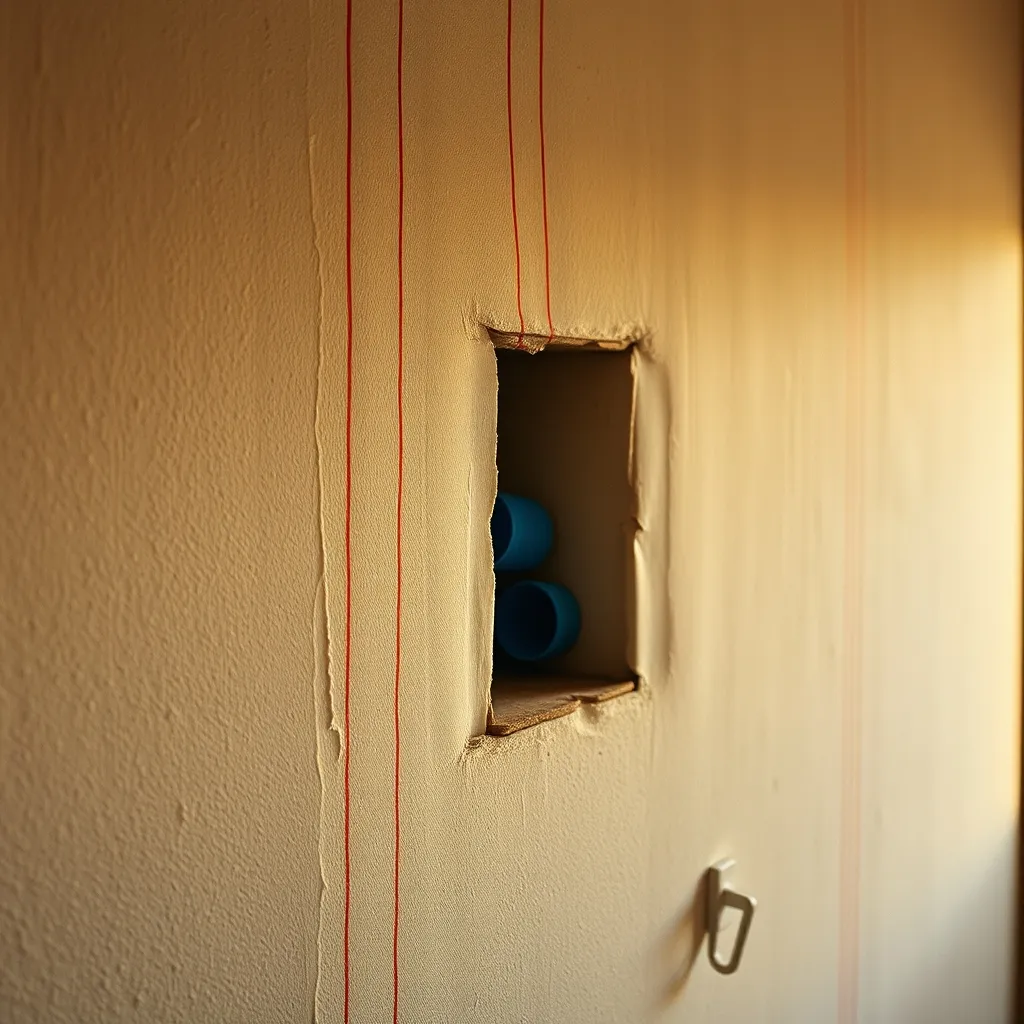

La normativa italiana, attraverso la CEI 64-8, stabilisce che i cavi devono correre in tracce verticali o orizzontali, partendo da scatole di derivazione, punti luce, prese e interruttori. La distanza dalla superficie del muro deve essere compresa fra 2 e 4 cm nella muratura tradizionale. In teoria, conoscendo la posizione di un punto elettrico, si dovrebbe poter tracciare mentalmente il percorso del cavo verso l’alto o verso il basso, fino alla scatola di derivazione più vicina.

Nella pratica le cose cambiano. Gli impianti realizzati prima degli anni Novanta, e in molti casi anche dopo, presentano irregolarità frequenti: tracce diagonali per risparmiare metro di cavo, passaggi nel sottofondo senza guaina corrugata, giunzioni nascoste dietro battiscopa o sotto l’intonaco. Ho trovato cavi che attraversavano una parete in diagonale da una presa al soffitto, passando esattamente dove il proprietario voleva appendere una mensola. Senza rilevatore, avrebbe forato un cavo da 2,5 mm² sotto tensione.

Anche nelle case nuove non si è mai completamente al sicuro: un elettricista frettoloso può aver deviato una traccia per evitare un tubo dell’acqua, oppure un intervento successivo può aver aggiunto un circuito senza rispettare i percorsi originali. Per questo il consiglio è sempre lo stesso: mai fidarsi solo della logica, ma verificare con uno strumento.

Come funzionano i rilevatori di cavi

Esistono tre tecnologie principali per trovare cavi elettrici nel muro, ognuna con vantaggi e limiti specifici.

Rilevamento a campo elettrico (AC detection)

Il sensore capta il campo elettromagnetico generato dalla corrente alternata a 50 Hz che scorre nei cavi sotto tensione. È il metodo più diffuso nei rilevatori economici. Il vantaggio è la semplicità: basta accendere lo strumento e passarlo sul muro. Il limite principale è che funziona solo con cavi sotto tensione. Se il circuito è spento dal quadro, il cavo diventa invisibile. Inoltre, la profondità di rilevamento raramente supera i 3-4 cm e la precisione laterale è di circa 2-3 cm.

Rilevamento a induzione magnetica

Questo tipo di sensore cerca masse metalliche: tubi in rame, armature in ferro, conduttori in acciaio. Funziona anche con cavi non sotto tensione, a patto che il conduttore sia metallico. Non distingue un cavo elettrico da un tubo dell’acqua in rame o da un tondino d’armatura. La profondità di rilevamento arriva a 5-6 cm nei modelli migliori.

Radar a impulsi (GPR semplificato)

I modelli professionali come il Bosch D-tect 200 C o l’Hilti PS 85 emettono un segnale radar che penetra la muratura e restituisce un’immagine del contenuto del muro. Rilevano cavi (sotto tensione o meno), tubi metallici e plastici, strutture in legno e cavità. La profondità raggiunge 8-10 cm nel calcestruzzo. Il costo è elevato, da 200 a oltre 800 €, ma la precisione è nettamente superiore.

Per chi deve solo appendere una mensola su cartongesso o fissare un quadro, un modello a campo elettrico può bastare. Per lavori più impegnativi, come appendere una TV al muro con staffa passante, serve qualcosa di più affidabile.

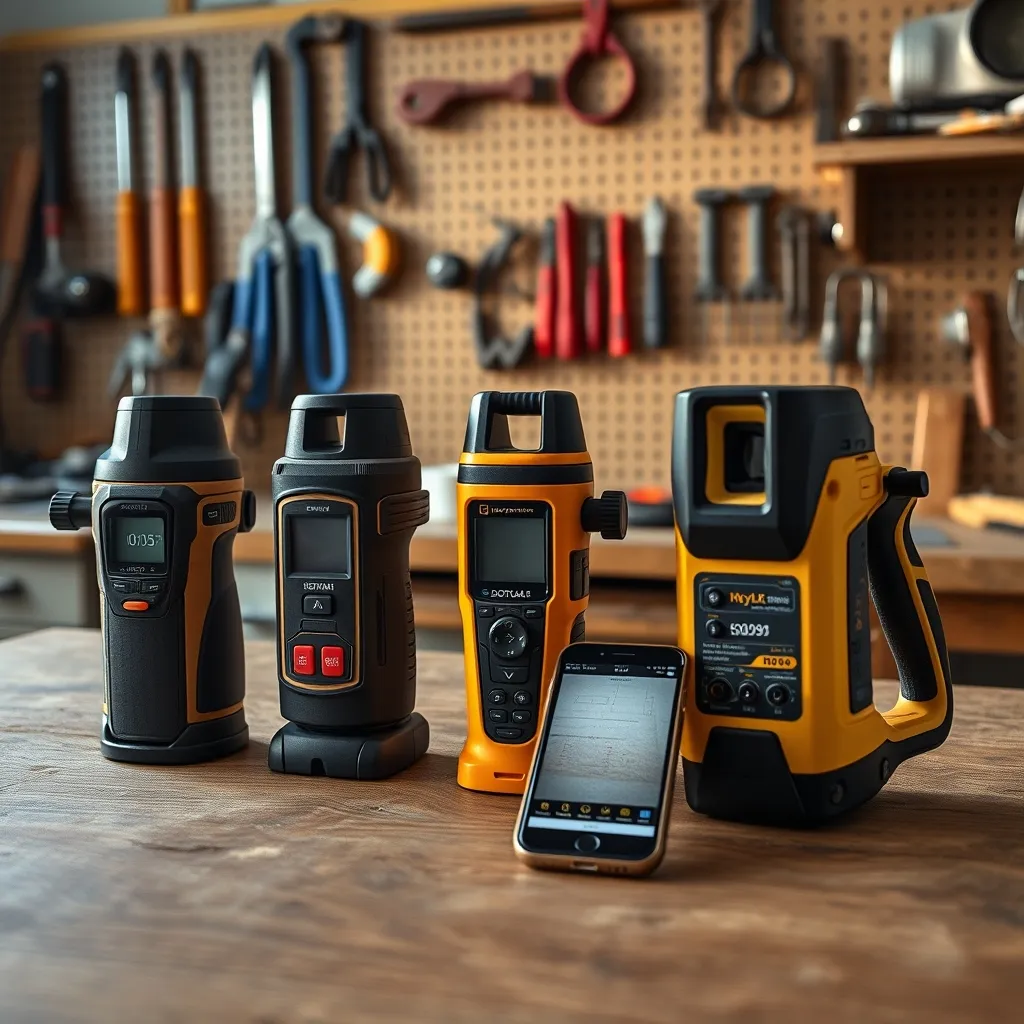

Rilevatori consumer vs professionali

La differenza di prezzo fra un rilevatore da 20 € e uno da 400 € non è solo marketing. Le prestazioni cambiano radicalmente, soprattutto su tre parametri: profondità, precisione laterale e capacità di distinguere cosa si è trovato.

Per il fai-da-te domestico, un modello nella fascia 40-80 € con doppia tecnologia (AC + metallo) copre la maggior parte delle situazioni. Marchi come Bosch (serie GMS), Stanley (FatMax) e Zircon offrono modelli affidabili in questa fascia. Uno strumento del genere dovrebbe far parte della cassetta degli attrezzi di base di chiunque faccia lavori in casa con una certa regolarità.

I modelli professionali con radar si giustificano per chi lavora tutti i giorni su impianti o per interventi ad alto rischio: forature su solai in latero-cemento, pareti con impianti sovrapposti, ristrutturazioni di edifici storici dove i percorsi sono imprevedibili.

App smartphone: cosa rilevano davvero

Le app per rilevare cavi nel muro sono fra le più scaricate negli store. Alcune promettono di trasformare lo smartphone in un rilevatore professionale. La realtà è molto diversa.

Uno smartphone contiene un magnetometro (sensore di campo magnetico) usato normalmente come bussola digitale. Alcune app sfruttano questo sensore per rilevare variazioni del campo magnetico causate da masse metalliche vicine. Funziona? In parte. Il magnetometro può effettivamente percepire un tubo in ferro o un’armatura in acciaio a pochi centimetri dalla superficie. Ma la precisione è grossolana: l’errore può superare i 5-10 cm, e il sensore non distingue un cavo elettrico da un chiodo, un tondino o una staffa.

I cavi elettrici in rame, soprattutto se non sotto tensione, generano un campo magnetico troppo debole per essere rilevato dal magnetometro di uno smartphone. Le app che dichiarano di rilevare cavi sotto tensione tramite il campo elettrico AC mentono: nessuno smartphone in commercio ha un sensore di campo elettrico a 50 Hz.

Il mio consiglio è netto: le app possono dare un’indicazione molto approssimativa della presenza di grossi elementi metallici, ma non sostituiscono un rilevatore dedicato. Per un foro da tassello a 5 cm da una presa, affidarsi a un’app è un rischio che non vale la pena correre.

Metodo pratico prima di forare

Questo è il metodo che seguo ogni volta che devo forare un muro, sia a casa mia sia quando aiuto qualcuno. Lo riassumo in sei passaggi.

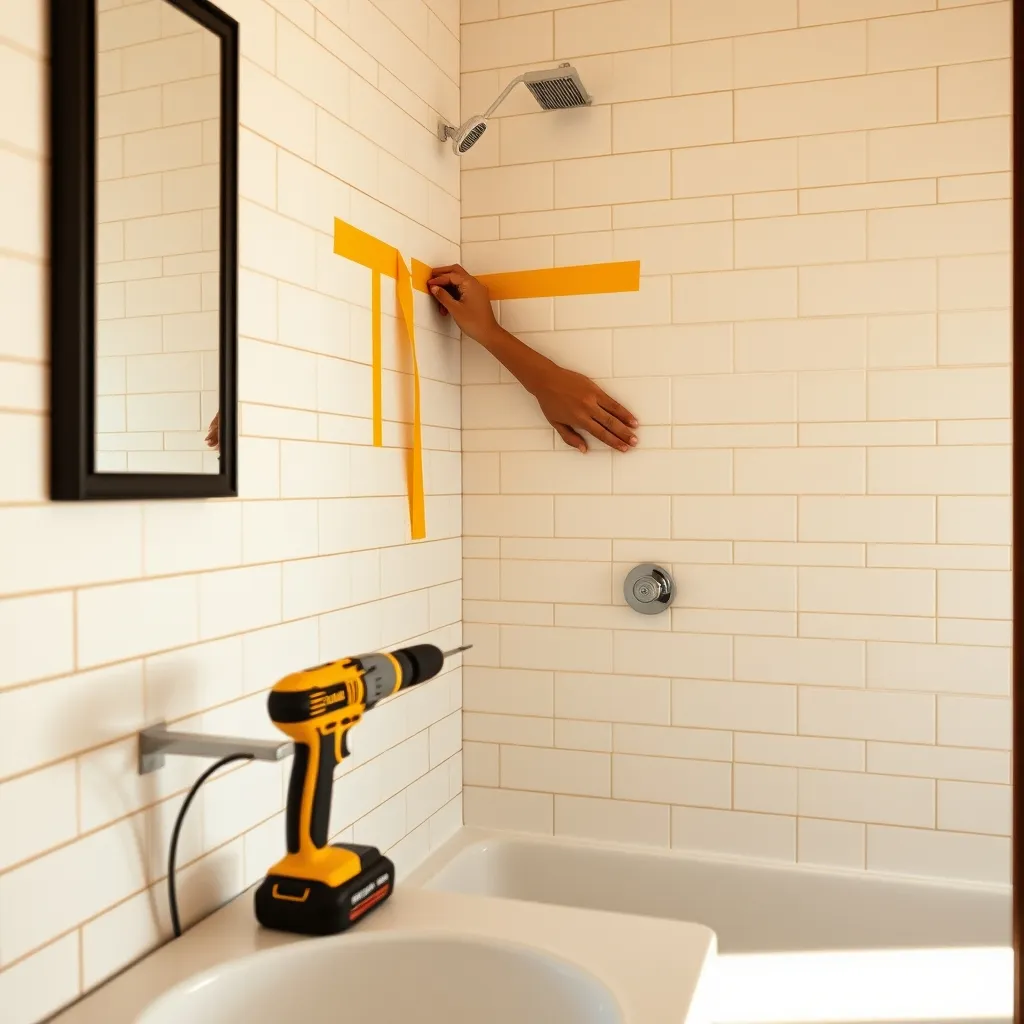

1. Osservare il muro. Identifico tutte le prese, gli interruttori, i punti luce e le scatole di derivazione visibili. Segno mentalmente (o con nastro adesivo di carta) le fasce verticali e orizzontali che partono da ciascun punto. Queste sono le zone a rischio più alto.

2. Rispettare le distanze di sicurezza. Evito sempre di forare entro 30 cm sopra e sotto una presa o un interruttore e entro 30 cm a destra e sinistra di una scatola di derivazione, a meno che il rilevatore non dia via libera.

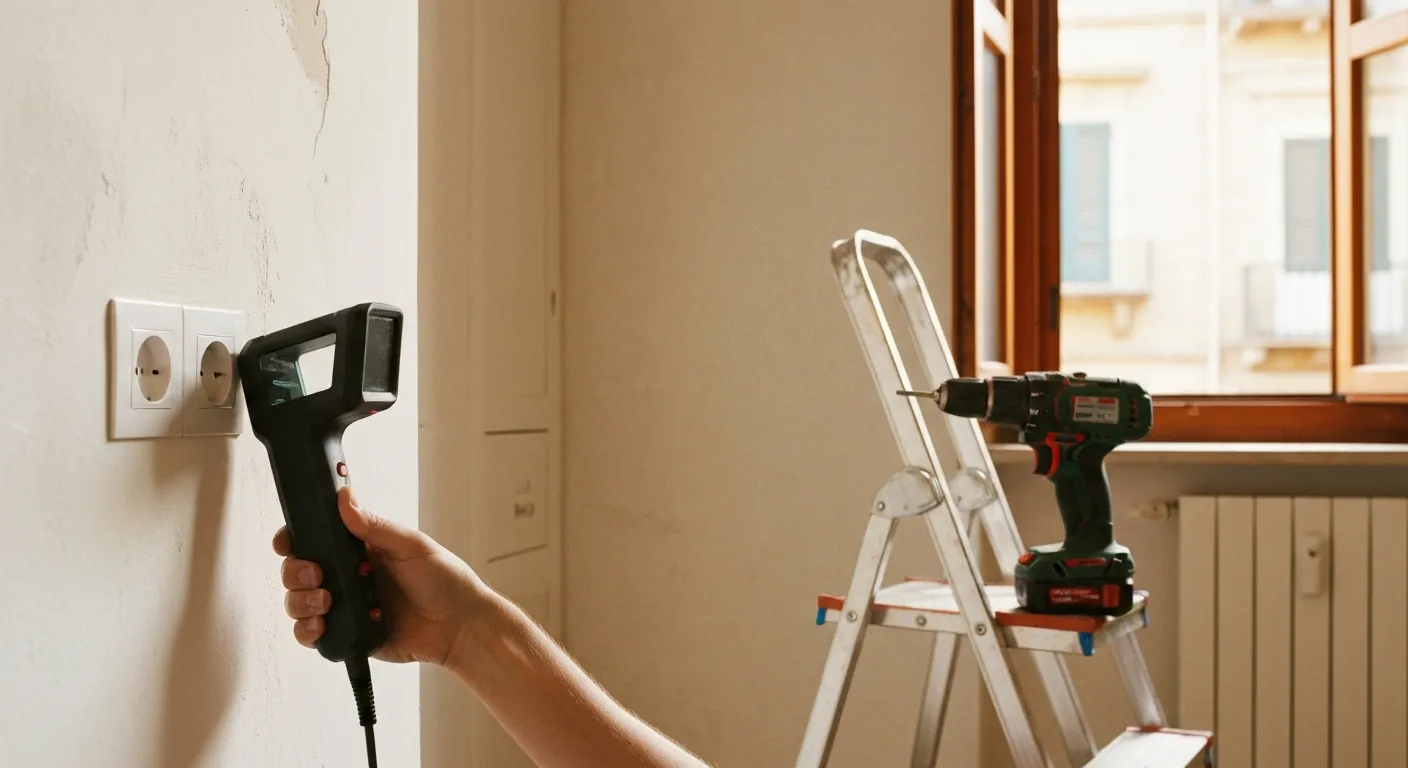

3. Usare il rilevatore. Passo lo strumento sulla zona interessata seguendo un percorso a griglia: prima orizzontale, poi verticale. Ripeto la scansione almeno due volte. Se il rilevatore segnala qualcosa, segno la posizione con un pennarello cancellabile e allargo la scansione per capire la direzione del cavo.

4. Spegnere il circuito in caso di dubbio. Se il rilevatore è solo a campo elettrico e non segnala nulla, ma il punto è vicino a un elemento dell’impianto, stacco la corrente dal quadro e ripeto la scansione con un rilevatore a induzione, oppure scelgo un punto alternativo.

5. Forare con profondità controllata. Uso il fermo di profondità del trapano o un pezzo di nastro adesivo sulla punta per evitare di andare oltre la lunghezza del tassello. Meno si va in profondità, meno si rischia di intercettare cavi profondi o tubi.

6. Primo foro di prova. Se ho il minimo dubbio, faccio un foro pilota con una punta da 4 mm, senza percussione se il muro lo consente. Penetro lentamente e verifico che non ci siano resistenze anomale o scintille. Un tassellatore con la sua percussione aggressiva non è lo strumento giusto per un foro esplorativo.

Errori comuni e falsi miti

In oltre vent’anni di lavori ho visto ripetersi sempre gli stessi errori. Ecco i più frequenti.

“I cavi vanno sempre dritti in verticale.” È vero solo negli impianti a norma recenti. Negli edifici costruiti prima del 1990, e spesso anche dopo, le tracce diagonali sono comuni. Ho trovato cavi che partivano da una presa e raggiungevano una scatola di derivazione con un percorso a 45 gradi attraverso la parete. Se l’impianto non è stato rifatto e certificato, non dare nulla per scontato.

“Se il differenziale è da 30 mA sono al sicuro.” Il differenziale da 30 mA protegge dalla folgorazione nella maggior parte dei casi, ma il rischio di cortocircuito e incendio resta. Una punta da trapano che perfora un cavo sotto tensione può generare un arco elettrico capace di fondere la guaina e innescare un principio di incendio nella parete. Come spiega il funzionamento dell’interruttore differenziale, la protezione interviene sulla dispersione verso terra, non sul cortocircuito fra fase e neutro.

“Basta un magnete per trovare i cavi.” Un magnete da frigorifero non rileva il rame. Il rame è diamagnetico: un magnete non vi si attacca e non lo percepisce. Un magnete forte al neodimio può individuare tubi in ferro o viti nelle scatole, ma non i conduttori elettrici. Non è un’alternativa al rilevatore.

“Il rilevatore non ha segnalato nulla, posso forare ovunque.” Ogni rilevatore ha una profondità massima. Se il cavo corre a 6 cm e lo strumento rileva fino a 4 cm, il cavo non verrà segnalato. Inoltre, se il rilevatore è solo a campo elettrico e il circuito è spento, il cavo risulta invisibile. Un risultato negativo non è una garanzia assoluta.

“Le piastrelle proteggono dai cavi.” Le piastrelle aggiungono al massimo 1-1,5 cm di spessore. Dietro c’è lo stesso muro con gli stessi cavi. Forare le piastrelle richiede attenzione per non scheggiarle, ma la verifica dei cavi sottostanti è identica a quella di un muro nudo.

Quando chiamare un elettricista

Il fai-da-te ha dei limiti, e trovarli è segno di competenza, non di debolezza. Ci sono situazioni in cui la verifica dei cavi esula dalle capacità di uno strumento consumer e richiede l’intervento di un professionista abilitato ai sensi del DM 37/2008.

Impianti molto vecchi senza schema. Se la casa è stata costruita prima del 1970 e non è mai stata ristrutturata, i percorsi dei cavi possono essere del tutto imprevedibili. In questi casi un elettricista con un localizzatore di cavi professionale (che inietta un segnale tracciabile nel circuito) può mappare l’intero impianto.

Pareti con impianti sovrapposti. Quando nella stessa parete corrono cavi elettrici, tubi dell’acqua calda e fredda, tubi del gas e magari un tubo di scarico condensa del climatizzatore, la situazione diventa complessa. Il rilevatore può segnalare presenze multiple senza distinguerle.

Forature su solai e travi. Forare un solaio in latero-cemento per far passare un cavo o fissare un supporto è un’operazione che richiede la certezza di non intercettare i ferri d’armatura portanti. Un rilevatore professionale con radar è l’unico strumento adeguato.

Dopo un cortocircuito o un danno visibile. Se durante una foratura si è verificato un cortocircuito, anche se il differenziale è intervenuto, è necessario far controllare il cavo da un elettricista. Un cavo danneggiato nell’isolamento può generare dispersioni intermittenti pericolose nel tempo.

Per lavori che coinvolgono la struttura della parete, prima di forare vale la pena anche verificare l’eventuale presenza di amianto, soprattutto negli edifici costruiti fra gli anni Cinquanta e Novanta.
