Schema impianto elettrico casa PDF: 3 modelli gratuiti

Dopo vent’anni passati a ristrutturare case e a mettere mano su impianti elettrici di ogni tipo, posso dirti una cosa con certezza: partire senza uno schema impianto elettrico casa PDF è come costruire un muro senza livella. Ho preparato per te 3 modelli gratuiti, pronti da stampare e personalizzare, che coprono le esigenze più comuni dell’abitazione italiana.

Prima di scaricare qualsiasi schema, però, è fondamentale capire cosa stai guardando. In questa guida ti accompagno passo dopo passo nella lettura della simbologia, nella scelta del modello giusto per la tua metratura e nell’adeguamento alle norme CEI 64-8. Se stai valutando di fare un impianto elettrico in casa da solo o vuoi semplicemente dialogare con l’elettricista senza sentirti perso, sei nel posto giusto.

Perché ti serve uno schema impianto elettrico in PDF

Lo schema elettrico non è un optional da architetti pignoli. È il documento che ti salva da errori costosi, cortocircuiti e sopratutto da impianti fuori norma che non superano il collaudo. Nel corso degli anni ho visto decine di cantieri dove l’assenza di uno schema ha portato a rifacimenti parziali con costi raddoppiati.

Un PDF ben strutturato ti offre diversi vantaggi concreti:

• Comunicazione chiara con l’elettricista: sapete entrambi dove vanno punti luce, prese e interruttori
• Preventivi precisi: l’installatore può contare i metri di cavo, le scatole di derivazione e i frutti necessari
• Documentazione per la DiCo: la dichiarazione di conformità richiede la planimetria dell’impianto
• Interventi futuri semplificati: fra dieci anni saprai esattamente dove passa ogni linea

In Italia, secondo quanto stabilito dal DM 37/2008 sulla sicurezza degli impianti, qualsiasi intervento sull’impianto elettrico deve essere accompagnato da documentazione tecnica. Lo schema planimetrico è parte integrante di questa documentazione.

Se stai pianificando una ristrutturazione completa, ti consiglio di leggere anche la guida sui costi di ristrutturazione appartamento per avere un quadro economico completo.

Simbologia elettrica: leggere uno schema senza errori

Prima di mettere mano ai modelli PDF, devi conoscere i simboli grafici fondamentali. La simbologia è standardizzata dalla norma CEI e riconosciuta da tutti i professionisti del settore. Ho raccolto nella tabella seguente i simboli che troverai più spesso:

Quando leggi uno schema, ricorda che le linee continue rappresentano i conduttori sotto traccia (dentro il muro), mentre le linee tratteggiate indicano percorsi a pavimento o controsoffitto. Il colore dei fili segue lo standard europeo: marrone o nero per la fase, blu per il neutro, giallo-verde per la terra.

Per approfondire la parte relativa allo schema impianto elettrico civile, ti rimando alla guida dedicata dove analizzo i 5 elementi essenziali.

Modello 1: schema per bilocale fino a 50 mq

Questo primo modello è pensato per un appartamento compatto: ingresso, soggiorno con angolo cottura, camera matrimoniale e bagno. È il classico bilocale da single o coppia giovane che trovo spessissimo nei centri storici bolognesi.

Il modello rispetta il livello 1 della norma CEI 64-8 (livello base) e prevede:

• 12 punti luce distribuiti fra soffitto e parete
• 16 prese di tipo bipasso 10/16A
• 2 linee dedicate: una per forno/piano cottura, una per lavatrice

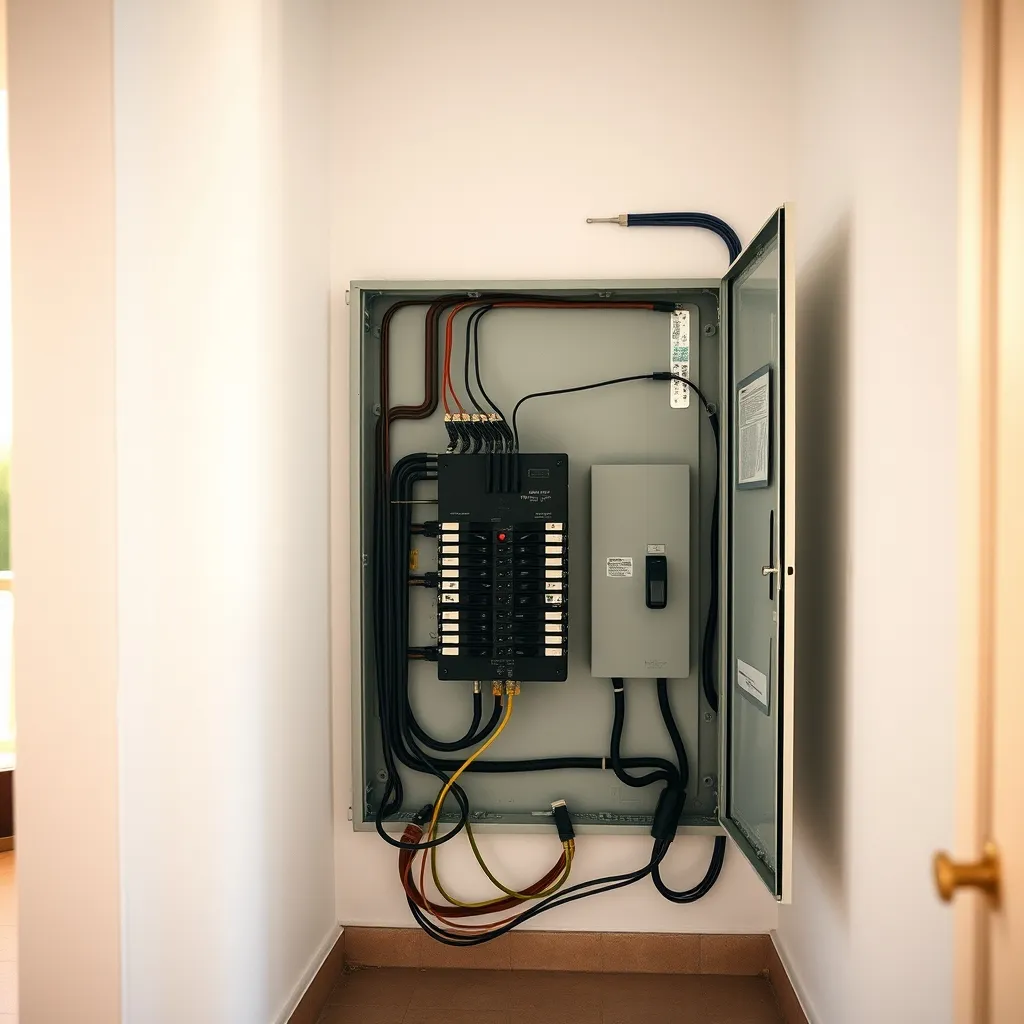

• 1 quadro elettrico con 6 moduli e interruttore differenziale da 30 mA
• 3 circuiti: illuminazione, prese generiche, linee dedicate

Il PDF include la planimetria con disposizione dei frutti, lo schema unifilare del quadro e la tabella dei carichi. Per un bilocale, la potenza contrattuale di 3 kW è generalmente sufficiente, ma consiglio sempre di valutare 4,5 kW se hai pompa di calore o piano a induzione.

Ti ricordo che anche per un bilocale la distribuzione corretta delle prese è fondamentale. In cucina servono almeno 6 prese per gli elettrodomestici, più le linee dedicate per i grandi carichi.

Modello 2: schema per trilocale fino a 80 mq

Il trilocale è la tipologia più diffusa in Italia: soggiorno, cucina separata, camera matrimoniale, cameretta e bagno. Questo modello è calibrato sul livello 2 della norma CEI 64-8 (livello standard) e rappresenta ciò che consiglio nella maggior parte delle ristrutturazioni.

Rispetto al bilocale, qui aumentano significativamente i punti di utilizzo:

• 18 punti luce con predisposizione per faretti incasso in corridoio
• 24 prese distribuite secondo norma (almeno 1 ogni 4 mq)
• 4 linee dedicate: forno, piano cottura, lavatrice, lavastoviglie
• 1 quadro elettrico con 12 moduli e doppio differenziale (30 mA generale + 10 mA bagno)
• 5 circuiti: 2 per illuminazione, 2 per prese, 1 per linee dedicate
• Predisposizione domotica: tubazioni vuote per futuro cablaggio bus

Un aspetto che sottolineo sempre ai miei clienti: nel trilocale è essenziale prevedere almeno 2 prese RJ45 per la rete dati cablata, una in soggiorno e una nello studio/cameretta. Il Wi-Fi non basta quando si lavora da casa.

Se stai valutando i costi complessivi di una ristrutturazione per questa metratura, dai un’occhiata agli esempi di ristrutturazione appartamento 100 mq che includono anche la voce impianto elettrico.

Modello 3: schema per quadrilocale fino a 120 mq

Il terzo modello è il più completo e corrisponde al livello 3 della norma CEI 64-8 (livello domotico). Lo consiglio per abitazioni ampie dove il comfort e l’efficienza energetica giustificano un investimento maggiore nella progettazione.

Questo schema prevede:

• 28 punti luce con dimmer e scenari preimpostati
• 36 prese con circuiti separati per zona giorno e zona notte
• 6 linee dedicate: forno, piano induzione, lavatrice, lavastoviglie, asciugatrice, climatizzatore
• 1 quadro elettrico con 24 moduli, 3 differenziali selettivi e SPD (scaricatore di sovratensione)
• 8 circuiti suddivisi per zona e funzione
• Bus domotico completo per gestione luci, tapparelle e clima da app
• Videocitofono IP e predisposizione antintrusione

Per un appartamento di queste dimensioni, la potenza contrattuale consigliata è 6 kW, specialmente se hai riscaldamento a pompa di calore e piano a induzione contemporaneamente. Il PDF include anche lo schema del quadro secondario per la zona notte, che migliora la selettività delle protezioni.

Questo livello di impianto si integra perfettamente con una illuminazione casa moderna a LED con gestione smart delle scene luminose.

Software gratuiti per creare e modificare schemi elettrici

I 3 modelli PDF che ti propongo sono un ottimo punto di partenza, ma potresti aver bisogno di personalizzarli per adattarli alla tua planimetria specifica. Ecco i software gratuiti che uso e consiglio:

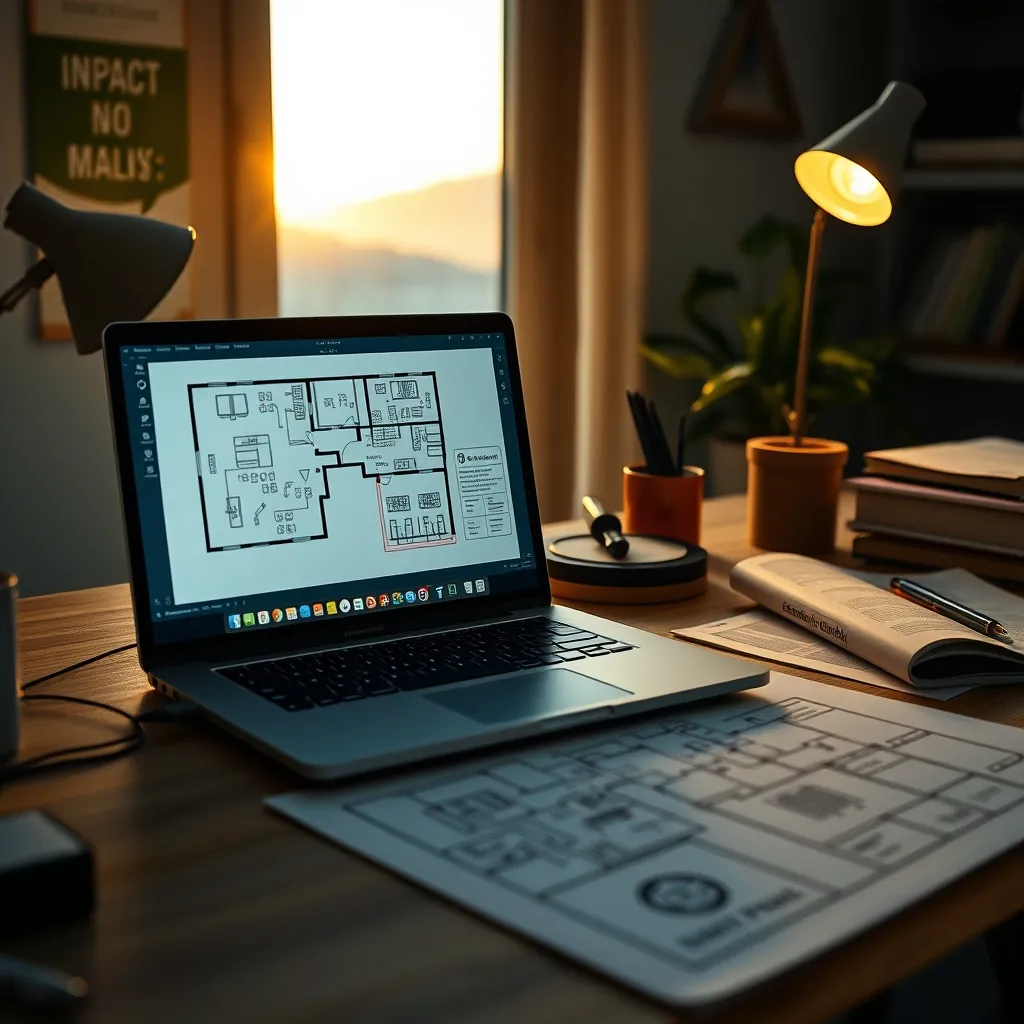

QElectroTech è il mio preferito per gli schemi elettrici residenziali. È open source, disponibile per Windows, Mac e Linux, e include una libreria completa di simboli CEI. Permette di esportare in PDF vettoriale con qualità professionale. Lo trovi sul sito ufficiale di QElectroTech con documentazione e tutorial.

ProfiCAD nella versione free è perfetto per planimetrie semplici fino a 50 componenti. Ha un’interfaccia intuitiva e una libreria di simboli già pronti. La limitazione della versione gratuita è più che sufficiente per un appartamento piccolo.

SmartDraw nella versione online offre template di schemi elettrici modificabili. Non è specifico per la normativa italiana, quindi dovrai adattare alcuni simboli, ma per una bozza iniziale funziona bene.

LibreCAD è la scelta giusta se hai già dimestichezza con il CAD. È completamente gratuito e permette di lavorare in formato DWG/DXF, compatibile con AutoCAD. Non ha simboli elettrici precaricati, ma puoi importare librerie gratuite dalla community.

Il mio consiglio pratico: parti dal modello PDF più vicino alla tua situazione, ridisegnalo su QElectroTech adattandolo alla tua planimetria reale, poi stampa e porta il risultato al tuo elettricista di fiducia. Se invece preferisci un approccio più completo alla progettazione degli impianti domestici, guarda anche la guida sullo schema impianto idraulico per coordinare entrambi i lavori.

Normativa CEI 64-8: i 3 livelli prestazionali obbligatori

La norma CEI 64-8 variante V3 ha introdotto nel 2011 i tre livelli prestazionali per gli impianti elettrici residenziali. Questa classificazione è fondamentale perché definisce il numero minimo di componenti che il tuo impianto deve avere per essere dichiarato conforme. Secondo le indicazioni del Comitato Elettrotecnico Italiano (CEI), ogni nuovo impianto o rifacimento totale deve rispettare almeno il livello 1.

Un dettaglio importante che molti trascurano: il livello si calcola per l’intero appartamento, non stanza per stanza. Se anche una sola zona non raggiunge i requisiti minimi del livello dichiarato, l’intero impianto risulta non conforme e la DiCo non può essere rilasciata.

Nella mia esperienza, il livello 2 rappresenta il miglior compromesso fra costi e comfort per la maggior parte delle famiglie italiane. Il livello 1 è davvero il minimo sindacale e rischia di risultare insufficiente già dopo pochi anni con l’aumento dei dispositivi elettronici in casa.

Errori comuni nella progettazione dello schema elettrico

In vent’anni di cantieri ho visto ripetersi sempre gli stessi errori. Te li elenco così puoi evitarli fin dalla fase di progettazione su carta:

1. Sottodimensionare le prese in cucina. La cucina moderna richiede almeno 8 prese sul piano di lavoro più le linee dedicate. Ho perso il conto delle volte in cui ho dovuto aggiungere ciabatte multiple perché il progetto originale prevedeva solo 3 prese sopra il top.

2. Dimenticare le prese dietro i mobili. Armadi, librerie e testiere del letto nascondono prese che poi risultano inaccessibili. Nella fase di progetto, sovrapponi lo schema elettrico alla disposizione dei mobili prevista.

3. Non prevedere il passaggio dei cavi dati. Anche se oggi usi il Wi-Fi, tira comunque una tubazione vuota da 25 mm dal quadro a ogni stanza. Fra cinque anni potresti aver bisogno di fibra ottica interna o di un sistema domotico cablato.

4. Posizionare interruttori dietro le porte. Lo schema deve indicare il verso di apertura delle porte. L’interruttore va sempre dal lato della maniglia, a un’altezza di 100-120 cm dal pavimento finito.

5. Ignorare il bagno come zona speciale. Il bagno ha regole specifiche (zone 0, 1, 2 e 3) che limitano dove puoi installare componenti elettrici. Un errore qui non è solo una scomodità; è un rischio per la vita.

6. Usare un unico differenziale per tutto. Se scatta il differenziale unico, resti completamente al buio. Con almeno due differenziali, separi illuminazione e prese: se salta una linea prese per un guasto, hai comunque la luce per intervenire.

Per chi vuole affrontare piccoli lavori in autonomia, la guida su come fare impianto elettrico casa fai da te spiega cosa puoi realmente fare da solo e cosa invece richiede un professionista abilitato.

Costi impianto elettrico casa nel 2026

Lo schema in PDF ti serve anche per ottenere preventivi comparabili. Quando presenti lo stesso schema a diversi elettricisti, puoi confrontare le offerte su basi omogenee. Ecco i costi medi che riscontro nel 2026 nella zona di Bologna e in generale nel Nord Italia:

Questi prezzi includono materiali e manodopera, ma non includono le opere murarie di ripristino (intonaco, pittura). Se stai affrontando una ristrutturazione completa, il costo dell’impianto elettrico si integra nel budget generale: consulta la guida aggiornata su quanto costa ristrutturare un appartamento nel 2026 per avere il quadro completo.

Un consiglio che do sempre: chiedi almeno 3 preventivi presentando lo stesso schema PDF. La differenza di prezzo fra un’offerta e l’altra può arrivare al 40%, e non sempre il più caro è il migliore. Verifica che il preventivo specifichi marca e modello dei componenti (BTicino, Vimar, Gewiss sono i marchi più diffusi in Italia) e che includa esplicitamente il rilascio della DiCo a fine lavori.

Per quanto riguarda i costi dell’impianto idraulico, che spesso viene rifatto contestualmente, trovi tutte le informazioni nella guida dedicata ai costi impianto idraulico al metro.
