Schema impianto idraulico bagno PDF: guida e modelli

Quando ho ristrutturato il mio primo bagno, più di vent’anni fa, ho commesso l’errore di partire senza uno schema preciso. Il risultato? Tubi che si incrociavano, pendenze sbagliate e una perdita sotto il pavimento che mi è costata il doppio del previsto. Da quel giorno, la prima cosa che faccio prima di toccare anche un solo tubo è disegnare lo schema impianto idraulico bagno e salvarlo in PDF. È il documento che guida ogni fase del lavoro, dalla demolizione alla posa dei sanitari. In questa guida condivido tutto quello che ho imparato sul campo, con modelli scaricabili e indicazioni pratiche per non ripetere i miei errori.

Perché serve uno schema impianto idraulico bagno in PDF

Lo schema idraulico del bagno è la mappa che rappresenta ogni tubazione, raccordo, valvola e punto di allaccio dei sanitari. Averlo in formato PDF offre diversi vantaggi concreti. Il primo è la portabilità: puoi consultarlo dal telefono mentre sei in cantiere, stamparlo in formato A3 per appenderlo al muro e inviarlo via email all’idraulico o al progettista. Il secondo vantaggio è la precisione: un PDF mantiene le proporzioni e le quote esatte, a differenza di una foto o di uno schizzo su carta che può deformarsi.

Secondo la normativa DM 37/2008 sulla sicurezza degli impianti, ogni intervento sull’impianto idrico-sanitario deve essere documentato con uno schema tecnico. Anche se non sei obbligato a depositarlo per piccoli interventi di manutenzione, avere un documento chiaro ti tutela in caso di controversie e facilita qualsiasi intervento futuro. Se un giorno dovessi vendere casa, lo schema dell’impianto idraulico è un documento che aumenta il valore percepito dell’immobile.

Per chi sta valutando anche l’aspetto economico complessivo, consiglio di leggere la mia guida su quanto costa un impianto idraulico per la casa, dove analizzo i prezzi aggiornati al 2026.

Componenti principali dell’impianto idraulico del bagno

Per disegnare uno schema efficace, devi conoscere ogni elemento che lo compone. L’impianto idraulico del bagno si divide in tre reti distinte: la rete di adduzione dell’acqua fredda, la rete di adduzione dell’acqua calda e la rete di scarico. Vediamo i componenti nel dettaglio.

La colonna montante è il tubo verticale che porta l’acqua dal contatore ai piani superiori. Da questa si diramano le derivazioni orizzontali verso ogni sanitario. Il collettore, quando presente, è un elemento centrale che distribuisce l’acqua a ogni punto di utilizzo con tubazioni dedicate. Le valvole di intercettazione permettono di chiudere l’acqua a ogni singolo sanitario senza dover bloccare tutto l’impianto; un dettaglio che sembra secondario finché non devi sostituire un rubinetto con urgenza.

Per la rete di scarico, il componente più importante è il sifone, presente sotto ogni sanitario. Il sifone crea una barriera d’acqua che impedisce ai cattivi odori di risalire dalla fognatura. La colonna di scarico è il tubo verticale che raccoglie le acque reflue e le convoglia verso la rete fognaria. Infine, la ventilazione è un sistema di tubi che permette all’aria di entrare nelle tubazioni di scarico, evitando il cosiddetto effetto sifone che svuoterebbe le guardie idrauliche.

Tipologie di schema: in serie, a collettori e misto

Nella mia esperienza, la scelta della tipologia di impianto è la decisione più importante dopo il posizionamento dei sanitari. Esistono tre configurazioni principali, ciascuna con pro e contro specifici.

L’impianto in serie (detto anche a derivazione) è il sistema tradizionale: un tubo principale corre lungo la parete e da questo si diramano le derivazioni per ogni sanitario. È il più economico da realizzare, ma ha un limite: quando apri due rubinetti contemporaneamente, la pressione cala sensibilmente, soprattutto sull’ultimo sanitario della linea. Nei bagni piccoli con massimo tre punti acqua, resta una soluzione perfettamente adeguata.

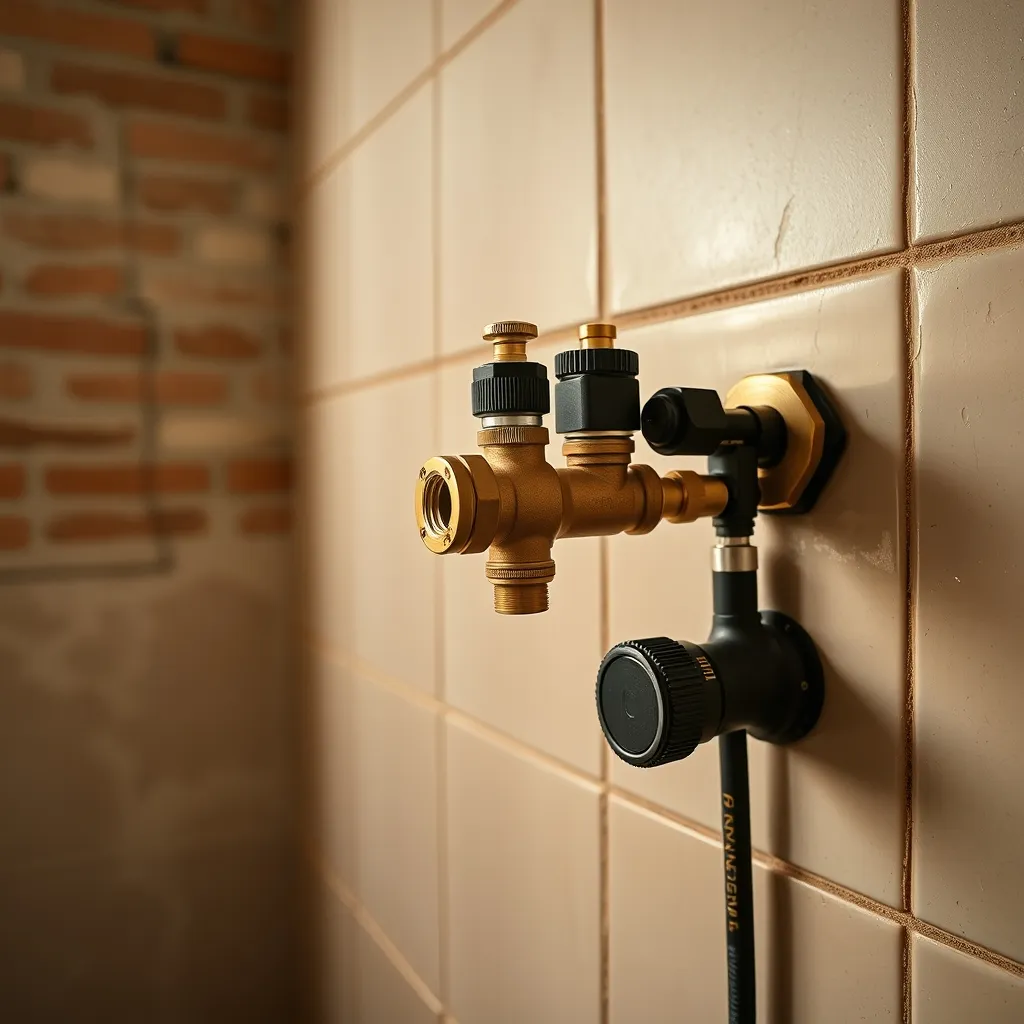

L’impianto a collettori prevede un punto di distribuzione centralizzato da cui parte un tubo dedicato per ogni sanitario. Questo sistema garantisce una pressione costante su tutti i punti, anche con utilizzo simultaneo. Il costo è superiore del 20-35% rispetto al sistema in serie, ma la qualità di utilizzo è nettamente migliore. Per approfondire le differenze di costo tra le varie soluzioni, ho scritto un articolo specifico su costi dell’impianto idraulico al metro.

L’impianto misto combina i due sistemi: un collettore per l’acqua calda e fredda, con alcune derivazioni in serie per i sanitari vicini tra loro. È la soluzione che consiglio più spesso perché offre un buon compromesso tra prestazioni e costi. Come spiega la documentazione tecnica di Caleffi sulla distribuzione idrico-sanitaria, il dimensionamento corretto del collettore è fondamentale per evitare perdite di carico eccessive.

Come leggere uno schema idraulico in PDF

Aprire uno schema idraulico in PDF può sembrare come leggere una lingua straniera, ma i simboli sono pochi e logici. La prima cosa da individuare è la legenda: ogni schema professionale ne ha una, con l’elenco dei simboli utilizzati e il loro significato.

Le linee continue rappresentano le tubazioni di adduzione; quelle blu indicano l’acqua fredda, quelle rosse l’acqua calda. Le linee tratteggiate indicano le tubazioni di scarico. I cerchi piccoli con una croce sono le valvole di intercettazione, mentre i rettangoli rappresentano i sanitari visti dall’alto. Le frecce indicano la direzione del flusso dell’acqua.

Nello schema troverai anche le quote, ovvero le misure in millimetri o centimetri che indicano le distanze tra i punti di allaccio, le altezze dal pavimento e gli interassi tra i sanitari. Queste misure sono fondamentali per la realizzazione pratica. Un errore di 5 centimetri sull’altezza dell’attacco del WC significa dover rifare la traccia nel muro; un errore di 2 centimetri sull’interasse dei rubinetti della doccia significa un miscelatore che non si monta.

Se hai già esperienza con gli schemi elettrici, come quelli che descrivo nell’articolo sullo schema impianto elettrico casa PDF, noterai che la logica è simile: simboli standardizzati, quote precise e una legenda chiara.

Misure, distanze e normativa di riferimento

Le misure nello schema idraulico del bagno non sono arbitrarie. Esistono norme precise che regolano altezze, distanze e pendenze. La norma di riferimento principale è la UNI EN 12056 per gli scarichi e la UNI EN 806 per le reti di adduzione. Ecco le misure che devi conoscere.

L’attacco dell’acqua per il lavabo si posiziona a un’altezza di 50-55 cm dal pavimento finito, con un interasse tra acqua calda e fredda di 15 cm. Lo scarico del lavabo va a 45-50 cm dal pavimento. Per il WC, l’attacco dell’acqua è a 20-25 cm dal pavimento e lo scarico ha un interasse dalla parete di 18-20 cm (misura dal centro del tubo alla parete). Il bidet segue misure simili al lavabo, con attacchi a 50 cm dal pavimento e scarico a 15-18 cm.

Per la doccia, gli attacchi si posizionano a 100-110 cm dal pavimento per il miscelatore incassato, mentre lo scarico a pavimento richiede un diametro minimo di 50 mm. La vasca da bagno ha il gruppo di erogazione a 70-75 cm dal pavimento e lo scarico con un diametro di 40 mm.

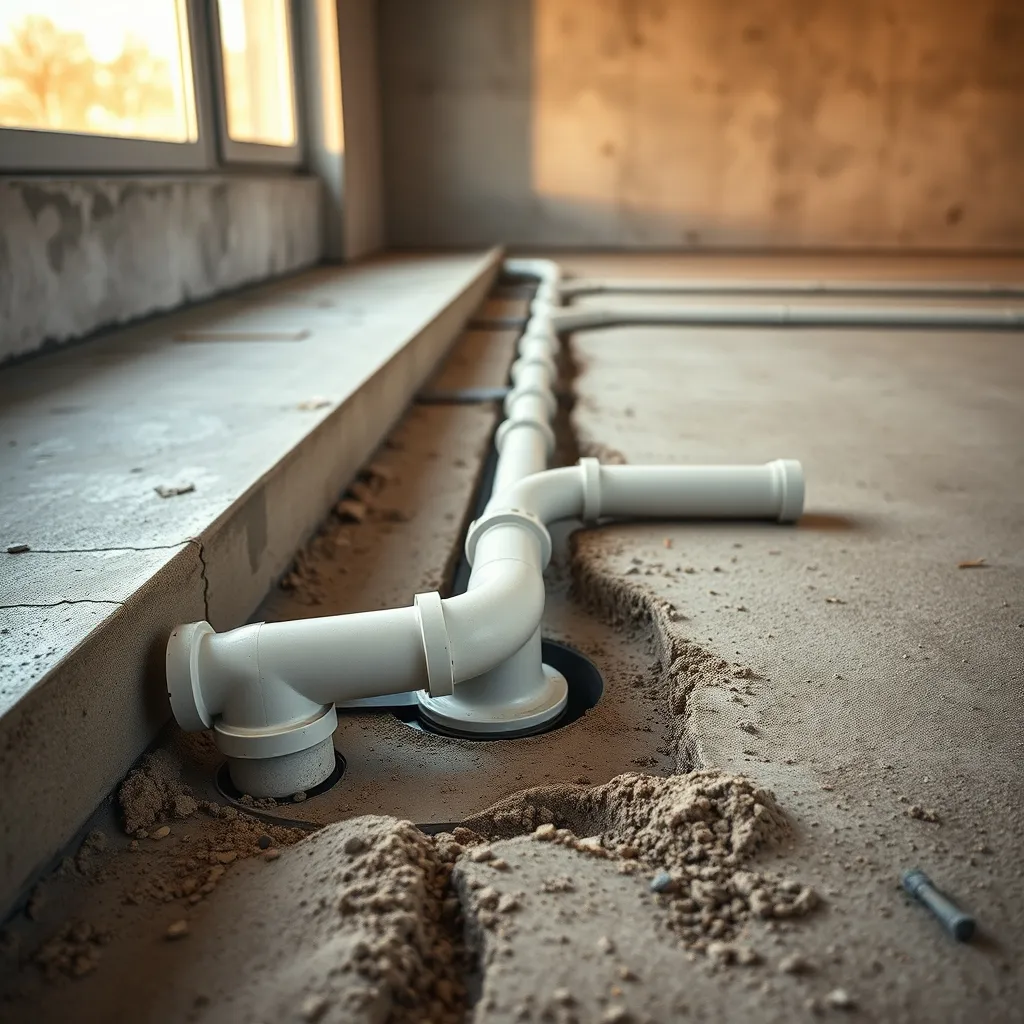

La pendenza delle tubazioni di scarico orizzontali deve essere compresa tra l’1% e il 3%: un centimetro di dislivello per ogni metro di tubo è il valore ideale. Una pendenza inferiore all’1% causa ristagni, mentre una pendenza superiore al 3% fa scorrere l’acqua troppo velocemente, lasciando i residui solidi nelle tubazioni.

Chi sta pianificando una ristrutturazione completa troverà utile anche la mia guida sui costi di ristrutturazione dell’appartamento, dove queste voci rientrano nel computo metrico.

Modelli PDF gratuiti: dove trovarli e come usarli

Negli anni ho raccolto e testato decine di modelli di schema idraulico bagno in PDF. Alcuni sono eccellenti, altri sono troppo generici per essere davvero utili. Ecco le fonti che consiglio, tutte gratuite e affidabili.

I produttori di software tecnico come ACCA Software offrono schemi di esempio scaricabili in PDF. Questi modelli sono professionali e completi, con legenda, quote e indicazione dei materiali. Il vantaggio è che seguono le normative italiane e sono aggiornati. Per chi cerca documentazione tecnica dettagliata, anche i cataloghi UNI (Ente Italiano di Normazione) offrono estratti e anteprime delle norme sui sistemi idrico-sanitari.

Le università e gli istituti tecnici pubblicano spesso dispense e materiale didattico con schemi idraulici tipo. I documenti del Politecnico o delle facoltà di ingegneria sono particolarmente dettagliati e includono calcoli di dimensionamento che i modelli commerciali omettono.

I produttori di componenti idraulici come Caleffi, Giacomini e Valsir mettono a disposizione quaderni tecnici in PDF con schemi di impianto tipo. Questi sono forse i più utili in assoluto perché mostrano l’installazione corretta dei loro componenti, con indicazioni su distanze, supporti e compatibilità.

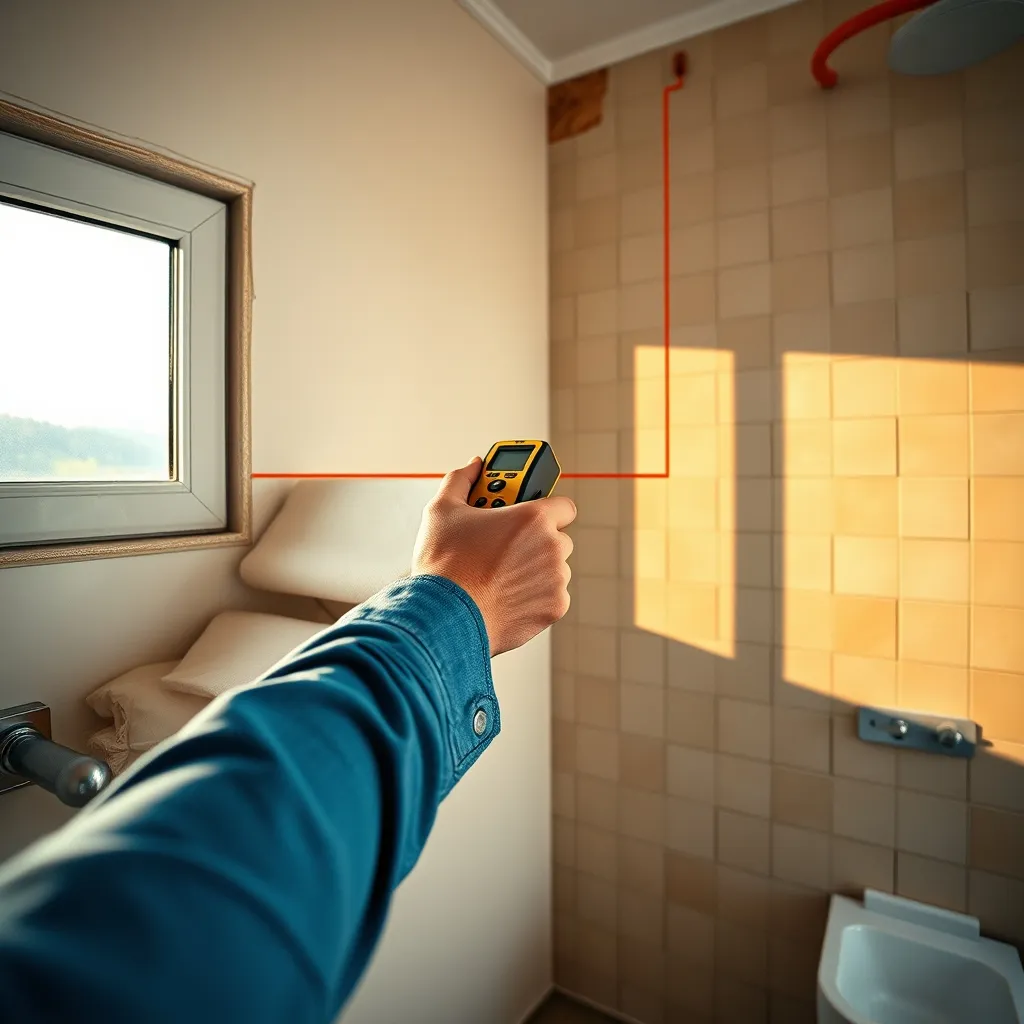

Una volta scaricato il modello, il mio consiglio è di personalizzarlo con le misure reali del tuo bagno. Stampa il PDF, prendi le misure dal vivo con metro laser e matita, e riporta le quote effettive sullo schema. Questo passaggio sembra banale, ma è quello che fa la differenza tra un lavoro riuscito e uno pieno di imprevisti. Per un approccio simile applicato all’impiantistica elettrica, ho descritto il processo nell’articolo su schema impianto idraulico completo con esempi.

Errori comuni nello schema idraulico del bagno

Dopo centinaia di lavori, ho catalogato mentalmente gli errori che vedo ripetersi con più frequenza. Conoscerli in anticipo può farti risparmiare tempo, denaro e frustrazione.

Il primo errore è sottovalutare lo spessore delle pareti. Quando disegni lo schema su carta o su un modello PDF, i muri hanno uno spessore grafico di pochi millimetri. Nella realtà, un muro in laterizio ha 8-12 cm di spessore; un muro in cartongesso con isolamento acustico arriva a 15 cm. Questo significa che le tracce per i tubi devono tenere conto della profondità disponibile. Un tubo multistrato da 20 mm con il suo raccordo a pressare occupa almeno 4 cm di profondità: in un muro da 8 cm, hai pochissimo margine.

Il secondo errore è dimenticare la ventilazione degli scarichi. Molti schemi fai da te mostrano solo i tubi di adduzione e scarico, ignorando completamente la rete di ventilazione. Senza ventilazione, gli scarichi gorgogliano, i sifoni si svuotano e gli odori salgono. La soluzione minima è una valvola di aerazione (chiamata anche aeratore a membrana) posizionata in cima alla colonna di scarico.

Il terzo errore, forse il più costoso, è non prevedere le pendenze corrette fin dalla fase di schema. Se il bagno è lontano dalla colonna di scarico, devi calcolare il dislivello necessario e verificare che il massetto abbia lo spessore sufficiente per ospitare i tubi in pendenza. Ho visto bagni dove il piatto doccia è finito 15 cm più alto del previsto perché nessuno aveva verificato la pendenza dello scarico nello schema iniziale.

Un quarto errore frequente riguarda il posizionamento del WC. Lo scarico del water deve essere il più vicino possibile alla colonna di scarico, idealmente entro 2 metri. Più ti allontani, maggiore deve essere la pendenza e quindi lo spessore del massetto. Superare i 4 metri dalla colonna senza un adeguato sistema di ventilazione è una garanzia di problemi.

Costi di realizzazione dell’impianto idraulico bagno

Tradurre lo schema dal PDF alla realtà ha un costo che varia molto in base alla tipologia di impianto, ai materiali e alla zona geografica. Ecco una stima basata sulla mia esperienza diretta e sui preventivi che ho raccolto nel 2026 nella zona di Bologna.

Questi prezzi si riferiscono a un bagno di dimensioni standard (circa 5-8 mq) con quattro sanitari: WC, bidet, lavabo e doccia o vasca. Se prevedi un doppio lavabo o una vasca idromassaggio, il costo può aumentare del 15-25%. La scelta del sistema a collettori incide per circa il 20% in più rispetto al sistema in serie, ma ammortizzi la differenza in termini di comfort e facilità di manutenzione futura.

Se stai valutando una ristrutturazione più ampia, dai un’occhiata agli esempi di ristrutturazione per appartamenti da 100 mq, dove il bagno è quasi sempre una delle voci più rilevanti. Allo stesso modo, per avere un quadro completo della spesa, la guida sui costi di ristrutturazione dell’appartamento offre una panoramica dettagliata.

Consigli pratici per il fai da te e quando chiamare un professionista

Disegnare lo schema è un’attività che puoi fare tranquillamente da solo. Realizzare l’impianto è un’altra storia. La legge italiana (DM 37/2008, articolo 5) stabilisce che gli impianti idrico-sanitari devono essere realizzati da imprese abilitate. Questo significa che, anche se sei perfettamente in grado di saldare un tubo in rame, per ottenere la dichiarazione di conformità devi affidarti a un professionista iscritto alla Camera di Commercio.

Detto questo, il fai da te ha un ruolo importante nella fase di progettazione e preparazione. Ecco cosa puoi fare tu stesso. Primo: disegna lo schema su carta millimetrata o con un software gratuito come LibreCAD, partendo dalle misure reali del bagno. Secondo: verifica le posizioni degli attacchi esistenti con un metro laser; ogni centimetro conta. Terzo: prepara un elenco dettagliato dei materiali necessari, specificando diametri, lunghezze e tipi di raccordo. Quarto: confronta almeno tre preventivi di idraulici diversi, usando il tuo schema come base.

Questo approccio ti permette di risparmiare concretamente perché arrivi dall’idraulico con le idee chiare. L’artigiano non dovrà perdere tempo a fare rilievi e progettazione, e tu avrai un termine di paragone oggettivo per valutare il preventivo. Ho visto clienti risparmiare fino al 15-20% sulla manodopera semplicemente presentandosi con uno schema PDF ben fatto.

Per chi si cimenta anche con altri impianti domestici, la guida su come fare un impianto elettrico in casa segue la stessa filosofia: progetta da solo, fai eseguire da un professionista.
