Schema impianto idraulico : guida con esempi pratici

Quando mi chiedono qual è il primo passo per realizzare un impianto idraulico a regola d’arte, la mia risposta è sempre la stessa: disegnare lo schema. In oltre vent’anni di lavoro tra cantieri e ristrutturazioni a Bologna, ho visto troppi impianti realizzati “a occhio”, senza una planimetria chiara, che poi hanno generato problemi di pressione, perdite o, nel caso peggiore, rifacimenti completi. Lo schema dell’impianto idraulico è la mappa che guida ogni fase del lavoro: dalla scelta dei materiali al posizionamento delle tracce, fino al collaudo finale. In questa guida vi spiego come leggerlo, come disegnarlo e vi mostro esempi concreti applicati a bagno e cucina.

Cos’è lo schema di un impianto idraulico

Lo schema di un impianto idraulico è una rappresentazione grafica che mostra il percorso delle tubazioni, la posizione dei punti acqua, le valvole di intercettazione e i collegamenti tra i vari elementi. Non è un semplice disegno: è un documento tecnico che serve sia a chi realizza l’impianto sia a chi dovrà manutenerlo negli anni successivi.

Esistono due livelli di rappresentazione. Lo schema funzionale indica il principio di funzionamento dell’impianto con simboli standardizzati, senza preoccuparsi delle misure reali. Lo schema topografico, invece, riporta i percorsi effettivi delle tubazioni sulla pianta dell’appartamento, con quote e distanze. Per il fai da te e per la comunicazione con l’idraulico, lo schema topografico è quello più utile.

Un buon schema deve indicare almeno: il punto di consegna dell’acquedotto, il contatore, il riduttore di pressione, le dorsali di distribuzione, ogni singolo punto di erogazione (rubinetti, doccia, wc, lavatrice) e la rete di scarico con le relative pendenze. Se state pianificando una ristrutturazione del bagno, vi consiglio di leggere anche la mia guida sullo schema impianto idraulico bagno per un approfondimento specifico.

Le componenti principali dell’impianto

Prima di mettere mano alla matita, bisogna conoscere ogni elemento che compare nello schema. Un impianto idraulico domestico si divide in tre sottosistemi:

1. Rete di adduzione acqua fredda. Parte dal contatore, passa attraverso il riduttore di pressione (che porta la pressione di rete a circa 3 bar) e si dirama verso tutti i punti di utilizzo. La tubazione principale, detta dorsale, ha un diametro maggiore rispetto alle derivazioni singole.

2. Circuito acqua calda sanitaria. L’acqua fredda entra nella caldaia o nello scaldabagno e da lì viene distribuita ai punti che la richiedono: lavabo, doccia, vasca, bidet, lavello cucina. Il percorso deve essere il più breve possibile per ridurre i tempi di attesa e le dispersioni termiche. In impianti di una certa dimensione si installa un circuito di ricircolo che mantiene l’acqua calda sempre disponibile.

3. Rete di scarico. Raccoglie le acque reflue da ogni sanitario e le convoglia verso la colonna di scarico condominiale o verso la fognatura. Le tubazioni di scarico devono avere una pendenza minima dell’1-2% per garantire il deflusso a gravità, e necessitano di sifoni e ventilazione per evitare cattivi odori.

A questi si aggiungono componenti accessori ma importanti: il vaso di espansione (nei sistemi chiusi), le valvole di non ritorno, i rubinetti di arresto sotto ogni sanitario e, dove previsto, l’addolcitore. Se vi interessa capire quali documenti servono a fine lavori, ho scritto un articolo dedicato su certificazione impianto idraulico.

Tipologie di schemi idraulici: derivazione e collettore

Questa è una delle scelte più importanti e, nella mia esperienza, quella che genera più confusione. I due schemi fondamentali sono quello a derivazione (detto anche “in serie”) e quello a collettori (detto “a stella”).

Nello schema a derivazione, una tubazione principale attraversa l’abitazione e da essa si staccano le derivazioni per ogni punto acqua, una dopo l’altra. È lo schema tipico degli impianti più datati, semplice e con meno materiale, ma presenta un limite significativo: quando si aprono più rubinetti contemporaneamente, la pressione cala vistosamente nei punti più lontani. Inoltre, ogni giunzione a T nascosta nel muro è un potenziale punto di perdita.

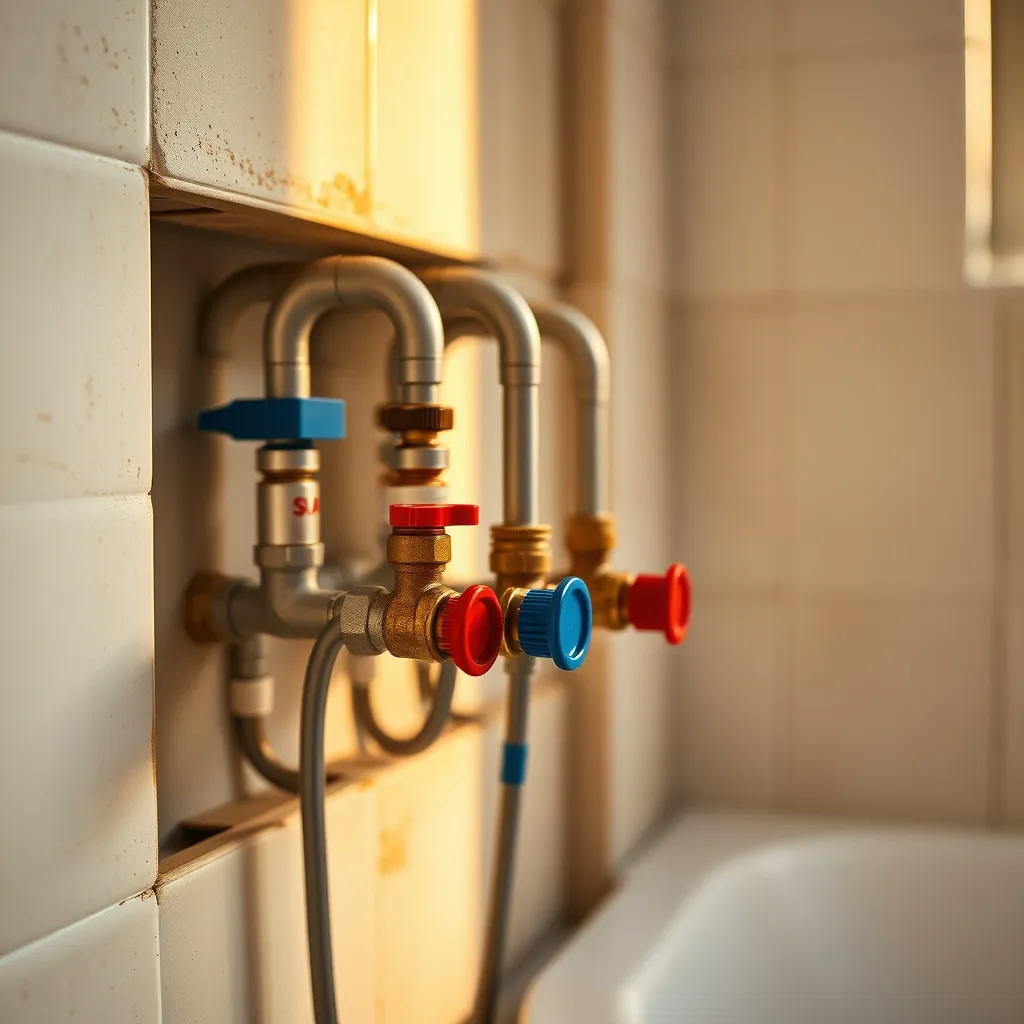

Lo schema a collettori prevede invece un collettore centralizzato (uno per l’acqua fredda, uno per la calda) dal quale parte una tubazione dedicata per ogni singola utenza. Il vantaggio è evidente: pressione costante su tutti i punti, possibilità di chiudere un singolo rubinetto dal collettore senza toccare gli altri, e nessuna giunzione nascosta nelle pareti. Per questi motivi, secondo le indicazioni della norma UNI 9182, lo schema a collettori è oggi la soluzione preferita per le nuove installazioni e le ristrutturazioni complete.

Il mio consiglio, quando lo spazio lo permette, è di scegliere sempre il collettore. Lo spazio necessario è modesto: una cassetta da incasso di circa 40 x 50 cm è sufficiente per un appartamento medio. Se volete vedere configurazioni reali, trovate diversi esempi nel mio articolo sui 5 schemi tipo per l’impianto idraulico di casa.

Come disegnare uno schema idraulico passo dopo passo

Non serve essere ingegneri per tracciare uno schema funzionale del proprio impianto. Ecco il metodo che utilizzo io e che insegno ai clienti che vogliono seguire i lavori con consapevolezza.

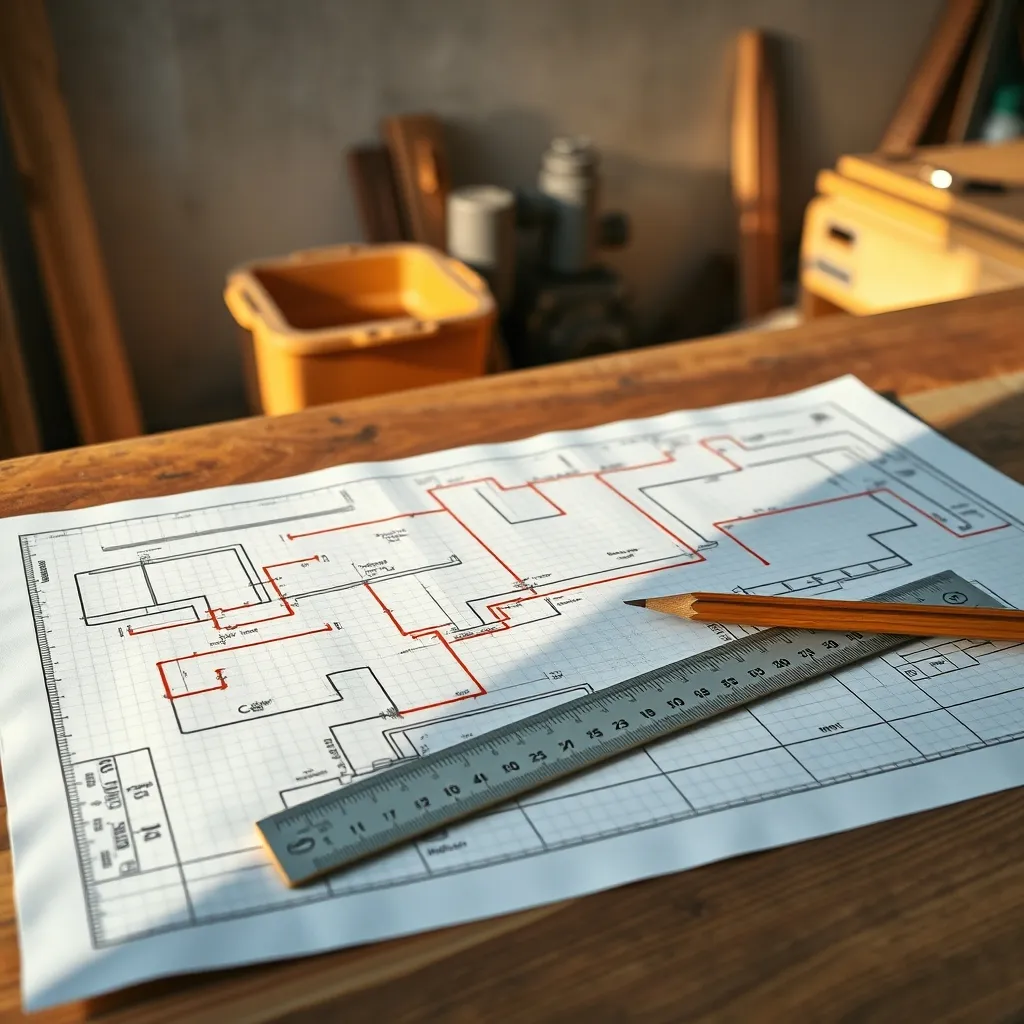

Passo 1: procuratevi la planimetria. Partite dalla pianta dell’appartamento in scala (di solito 1:50 o 1:100). Se non l’avete, potete disegnarla a mano su carta millimetrata misurando le stanze con il metro laser. Riportate muri, porte, finestre e la posizione prevista per ogni sanitario e elettrodomestico che necessita di acqua.

Passo 2: identificate il punto di ingresso. Segnate dove entra l’acqua nell’appartamento (il contatore) e dove si trova la caldaia o lo scaldabagno. Questi sono i due punti di partenza del circuito freddo e del circuito caldo.

Passo 3: posizionate il collettore. Il collettore va collocato in una posizione centrale rispetto ai punti di utilizzo, possibilmente in un locale tecnico, nel bagno principale o nel ripostiglio. La posizione ideale minimizza la lunghezza complessiva delle tubazioni.

Passo 4: tracciate i percorsi. Disegnate con colori diversi le linee dell’acqua fredda (blu), dell’acqua calda (rosso) e degli scarichi (verde o grigio). Le tubazioni di adduzione corrono di norma nella parte bassa dei muri, a circa 50-60 cm dal pavimento, oppure nel massetto. Gli scarichi passano sempre nel pavimento o nel solaio sottostante.

Passo 5: indicate diametri e valvole. Su ogni tratto segnate il diametro previsto e posizionate le valvole di intercettazione. Ogni sanitario deve avere il proprio rubinetto di arresto, e all’ingresso dell’appartamento deve esserci una valvola generale facilmente accessibile.

Passo 6: disegnate la rete di scarico. Per ogni sanitario indicate il diametro dello scarico (40 mm per lavabi e bidet, 50 mm per doccia e vasca, 100-110 mm per il wc) e verificate che le pendenze siano corrette. Ricordate che il wc deve essere il più vicino possibile alla colonna di scarico.

Esempio pratico: schema impianto idraulico bagno

Il bagno è il locale con la maggiore concentrazione di punti acqua. In un bagno standard troviamo: wc, bidet, lavabo e doccia (o vasca). Vediamo come si traduce nello schema.

Dal collettore partono due coppie di tubi (caldo e freddo) per il lavabo, due per il bidet, due per la doccia e uno solo (freddo) per la cassetta del wc. In totale, 7 linee di adduzione dal collettore al bagno. Se il collettore è posizionato nel bagno stesso, i percorsi saranno molto brevi, tipicamente tra 1 e 3 metri ciascuno.

Per gli scarichi, la regola fondamentale è questa: il wc deve avere uno scarico dedicato con diametro 100 o 110 mm che si collega direttamente alla colonna. Gli altri sanitari possono confluire in una tubazione di raccolta da 50 mm che poi si innesta nella colonna. Il bidet e il lavabo, avendo scarichi da 40 mm, vengono collegati alla raccolta tramite curve a 45 gradi (mai a 90 gradi, per evitare ostruzioni).

Un aspetto che molti trascurano è la ventilazione degli scarichi. Senza una corretta aerazione, l’effetto sifone può svuotare le guardie idrauliche dei sifoni, facendo risalire cattivi odori. La soluzione classica è prolungare la colonna di scarico oltre il tetto; in alternativa, si possono usare valvole di aerazione (dette “valvole Durgo”) installate nel punto più alto della rete di scarico. Per chi sta valutando una ristrutturazione completa del bagno, consiglio di verificare anche gli aspetti burocratici: trovate tutto nella guida CILA per ristrutturazione bagno.

Esempio pratico: schema impianto idraulico cucina

La cucina ha meno punti acqua del bagno, ma presenta alcune specificità che vanno considerate nello schema. I punti di adduzione tipici sono: il lavello (acqua calda e fredda), la lavastoviglie (solo acqua fredda, con elettrovalvola integrata) e, se presente, un eventuale secondo lavello o un dispenser di acqua filtrata.

Il lavello richiede due linee dal collettore (caldo e freddo) con diametro 16 mm. La lavastoviglie si collega con un raccordo a T sulla linea fredda del lavello oppure, nello schema a collettori, con una linea dedicata. Io preferisco sempre la linea dedicata: in caso di guasto all’elettrovalvola della lavastoviglie, posso chiudere solo quella linea dal collettore senza togliere l’acqua al lavello.

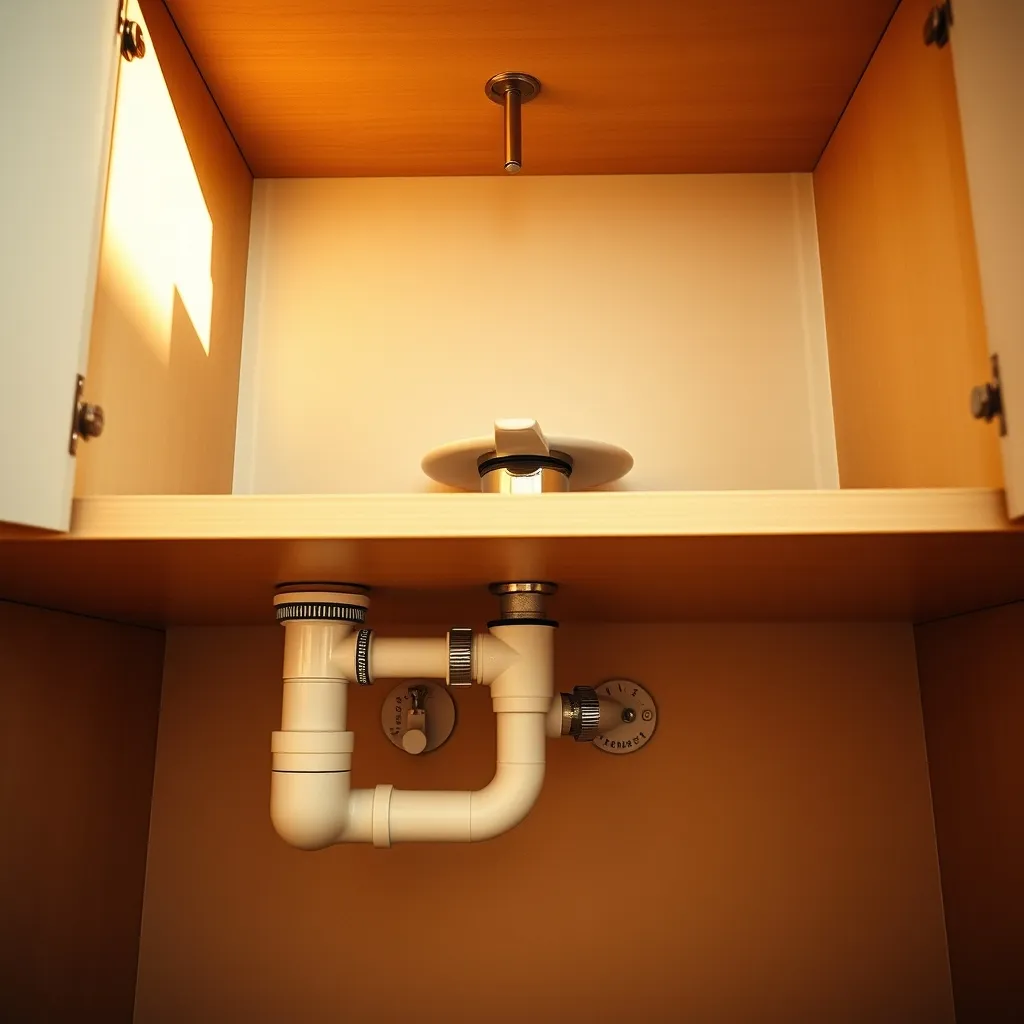

Lo scarico della cucina merita attenzione particolare. Il lavello ha uno scarico da 50 mm con sifone a bottiglia o a “S”. La lavastoviglie scarica nella stessa tubazione tramite un raccordo con curva antisifonaggio. Un errore frequente che ho visto in molte cucine è collegare lo scarico della lavastoviglie troppo in basso: il tubo di scarico deve fare un’ansa verso l’alto, almeno a 60 cm dal pavimento, prima di scendere nel sifone. Questo impedisce all’acqua sporca del lavello di rifluire nella macchina.

Per la cucina, un accorgimento che consiglio sempre è prevedere un rubinetto di arresto sotto il lavello facilmente accessibile, e un attacco con rubinetto dedicato per la lavastoviglie, dotato di filtro e riduttore se la pressione di rete supera i 4 bar.

Dimensionamento delle tubazioni e portate

Il dimensionamento corretto delle tubazioni è ciò che fa la differenza tra un impianto che funziona bene e uno che dà problemi di pressione. Il principio è semplice: il diametro deve essere sufficiente a garantire la portata richiesta mantenendo una velocità dell’acqua tra 0,5 e 2 m/s. Velocità troppo basse favoriscono depositi calcarei; velocità troppo alte generano rumore e usura.

Per un’abitazione standard, le misure di riferimento in tubo multistrato (diametro esterno x spessore) sono le seguenti:

Un elemento fondamentale del dimensionamento è il coefficiente di contemporaneità. Non tutti i rubinetti vengono aperti nello stesso momento: in un appartamento con 2 bagni e una cucina, si stima che la contemporaneità sia intorno al 40-50%. Questo significa che la dorsale principale non deve essere dimensionata per la somma di tutte le portate, ma per circa la metà. Il calcolo preciso si trova nella norma UNI 9182 pubblicata dall’Ente Italiano di Normazione, che rimane il riferimento tecnico per la progettazione degli impianti idrici sanitari in Italia.

Per i materiali, oggi il tubo multistrato (alluminio rivestito in polietilene) è lo standard per le nuove installazioni. È flessibile, resistente alla corrosione, facile da posare e compatibile con raccordi a pressare che eliminano la necessità di saldature. In alternativa si usa il polipropilene (PP-R) saldato a polifusione, robusto e economico ma più rigido nella posa.

Errori comuni da evitare nello schema

In tanti anni di lavoro ho compilato una sorta di lista nera degli errori più frequenti. Ve li elenco perché evitarli in fase di schema significa risparmiare soldi e grattacapi dopo.

Non prevedere le pendenze degli scarichi. Lo scarico funziona a gravità: senza una pendenza costante dell’1-2%, l’acqua ristagna e i depositi si accumulano. Nello schema, verificate sempre che dal punto più lontano alla colonna ci sia spazio sufficiente per mantenere la pendenza. In un bagno lungo 4 metri, servono almeno 4-8 cm di dislivello tra il punto di partenza e la colonna.

Sottodimensionare la dorsale principale. Risparmiare qualche euro sul diametro della dorsale si paga caro quando la pressione crolla aprendo due rubinetti. Una dorsale da 26 mm costa poco più di una da 20 mm, ma la differenza in termini di portata è enorme.

Dimenticare i rubinetti di sezionamento. Ogni sanitario deve avere il proprio rubinetto di arresto. Se un giorno il flessibile del lavabo si rompe, dovrete chiudere solo quello, non l’acqua di tutto l’appartamento.

Incrociare tubi caldi e freddi senza isolamento. Quando le tubazioni si incrociano, quella dell’acqua calda deve essere isolata con guaina in espanso. Se le appoggiate una sull’altra senza isolamento, l’acqua fredda si riscalderà e quella calda si raffredderà, con spreco energetico e scarso comfort.

Collegare la lavatrice senza sifone antiodore. La lavatrice scarica acqua calda e detergenti: senza un sifone adeguato, i cattivi odori dalla fognatura risalgono dal tubo di scarico. Un sifone a incasso per lavatrice costa pochi euro e risolve il problema alla radice. Se state rifacendo l’impianto del bagno durante una ristrutturazione, valutate anche le agevolazioni fiscali descritte nella guida alla detrazione ristrutturazione bagno 2026.

Non lasciare spazio per la manutenzione. I collettori, le valvole e i filtri devono rimanere accessibili. Un collettore murato dietro le piastrelle senza sportello di ispezione è un problema certo per il futuro. Prevedete sempre un’apertura di almeno 40 x 40 cm con sportello rimovibile.

Normativa e certificazione dell’impianto

In Italia, la realizzazione e la modifica di impianti idraulici è regolamentata dal Decreto Ministeriale 37/2008, che stabilisce che ogni impianto deve essere progettato e installato da un’impresa abilitata, la quale al termine dei lavori rilascia la Dichiarazione di Conformità (DiCo). Questo documento certifica che l’impianto è stato realizzato secondo le norme tecniche vigenti, inclusa la UNI 9182.

Per impianti che servono più di un’unità immobiliare, o con caratteristiche particolari (ad esempio un impianto antincendio), è obbligatorio anche il progetto firmato da un professionista abilitato (ingegnere o perito). Per il singolo appartamento, nella maggior parte dei casi il progetto può essere sostituito dalla relazione tecnica redatta dall’installatore stesso.

Lo schema idraulico fa parte integrante della documentazione che l’installatore deve conservare e allegare alla DiCo. Per questo motivo, anche se realizzate parte dei lavori in autonomia, il collaudo e la certificazione finale devono essere affidati a un professionista. Trovate un approfondimento completo su questo tema nel mio articolo dedicato alla certificazione dell’impianto idraulico.

Un aspetto che molti trascurano riguarda le pratiche edilizie. Se la ristrutturazione dell’impianto idraulico comporta lo spostamento di sanitari o la modifica della distribuzione interna, potrebbe essere necessaria una CILA. Se invece si tratta di una semplice sostituzione senza spostamenti, l’intervento rientra nella manutenzione ordinaria e non richiede titoli abilitativi. Per capire meglio i confini, leggete anche ristrutturare il bagno senza CILA.

Infine, un consiglio pratico: fotografate l’impianto prima di chiudere le tracce con l’intonaco. Scattate foto ravvicinate dei raccordi, dei collettori e dei percorsi delle tubazioni, meglio ancora con un metro a nastro visibile nell’inquadratura. Queste foto valgono oro se un giorno dovrete intervenire sull’impianto senza ricordare esattamente dove passano i tubi. Io le allego sempre alla documentazione insieme allo schema.
