Schema impianto idraulico bagno : tutto quello da sapere

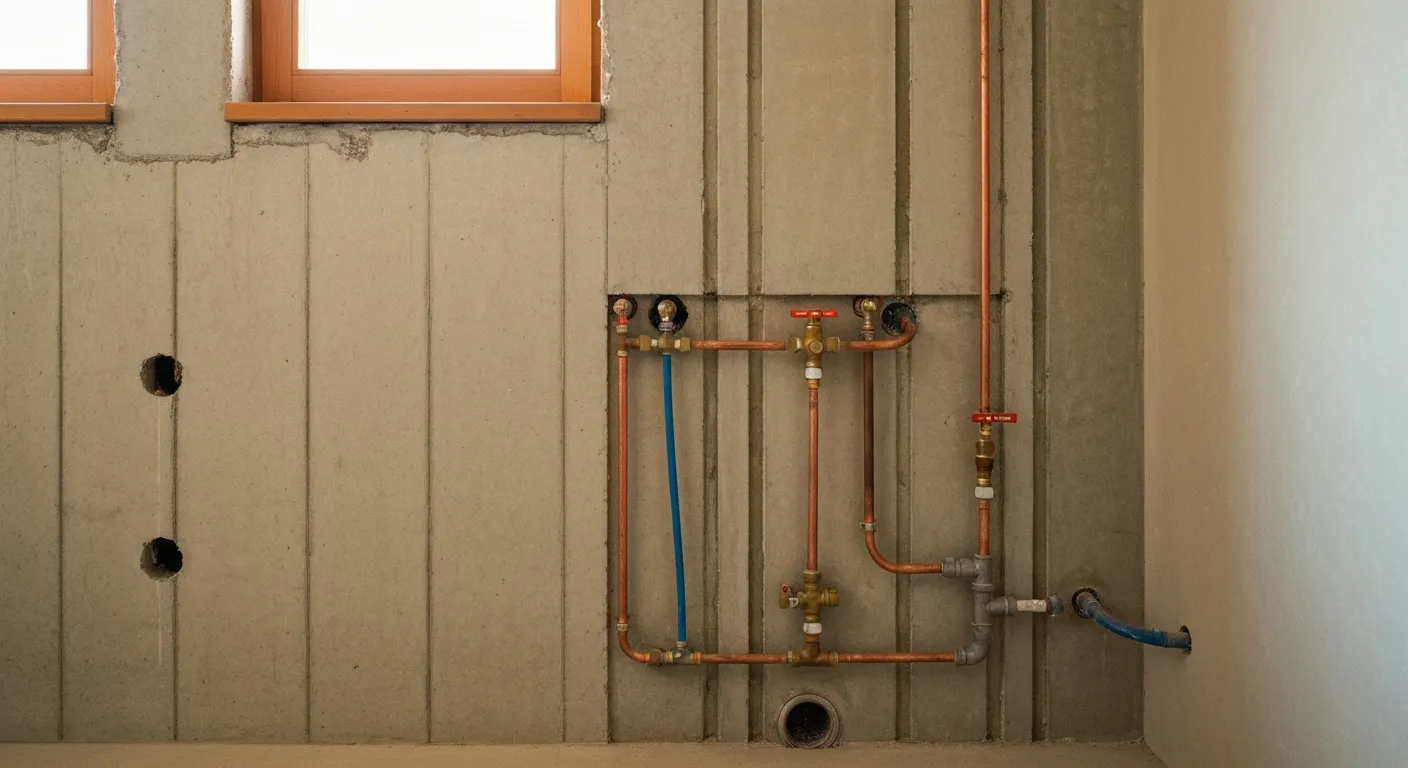

Quando si affronta la ristrutturazione del bagno, la prima cosa che mi chiedono i clienti è: “Marco, da dove si parte?”. La risposta è sempre la stessa: dallo schema impianto idraulico bagno. In oltre vent’anni di lavoro ho visto decine di bagni realizzati senza un progetto idraulico serio, e il risultato è sempre lo stesso: perdite, cattivi odori, pressione insufficiente e interventi correttivi che costano il doppio del lavoro iniziale.

Uno schema ben disegnato è la mappa che guida ogni fase della realizzazione. È il documento che definisce dove passano le tubazioni di adduzione e di scarico, quali diametri utilizzare, a che altezza posizionare gli attacchi e come collegare ogni sanitario alla rete idrica e fognaria. In questa guida vi spiego tutto quello che ho imparato sul campo, con misure reali, consigli pratici e gli errori che vedo ripetere più spesso.

Cos’è lo schema impianto idraulico bagno e perché serve

Lo schema impianto idraulico bagno è una rappresentazione grafica, solitamente in pianta e in sezione, di tutte le tubazioni di alimentazione e scarico presenti nel locale bagno. Non è un semplice disegno decorativo: è un documento tecnico che indica percorsi, quote, diametri, pendenze e punti di raccordo. Secondo la normativa UNI 9182, ogni impianto idrico sanitario deve essere progettato e dimensionato per garantire portate adeguate a tutti i punti di utilizzo.

Nella mia esperienza, lo schema serve a tre scopi fondamentali. Il primo è la pianificazione dei lavori: sapere esattamente dove tracciare le scanalature nel muro, dove posizionare i collettori e come organizzare i percorsi delle tubazioni. Il secondo è il rispetto delle normative: distanze minime tra scarichi, ventilazione delle colonne, pendenze regolamentari. Il terzo è la comunicazione con gli altri professionisti coinvolti: il piastrellista deve sapere dove saranno gli attacchi, l’elettricista deve evitare interferenze con i tubi, il cartongessista deve prevedere eventuali contropareti.

Vi consiglio di realizzare sempre due versioni dello schema: una in pianta, vista dall’alto, e una in alzato per ogni parete che ospita sanitari. In questo modo avrete il controllo completo su ogni dettaglio dell’impianto.

Componenti principali dell’impianto idraulico

Prima di mettere mano a carta e matita, è fondamentale conoscere ogni componente che compare nello schema impianto idraulico bagno. Li elenco nell’ordine in cui li incontrate seguendo il percorso dell’acqua dall’ingresso al bagno fino allo scarico.

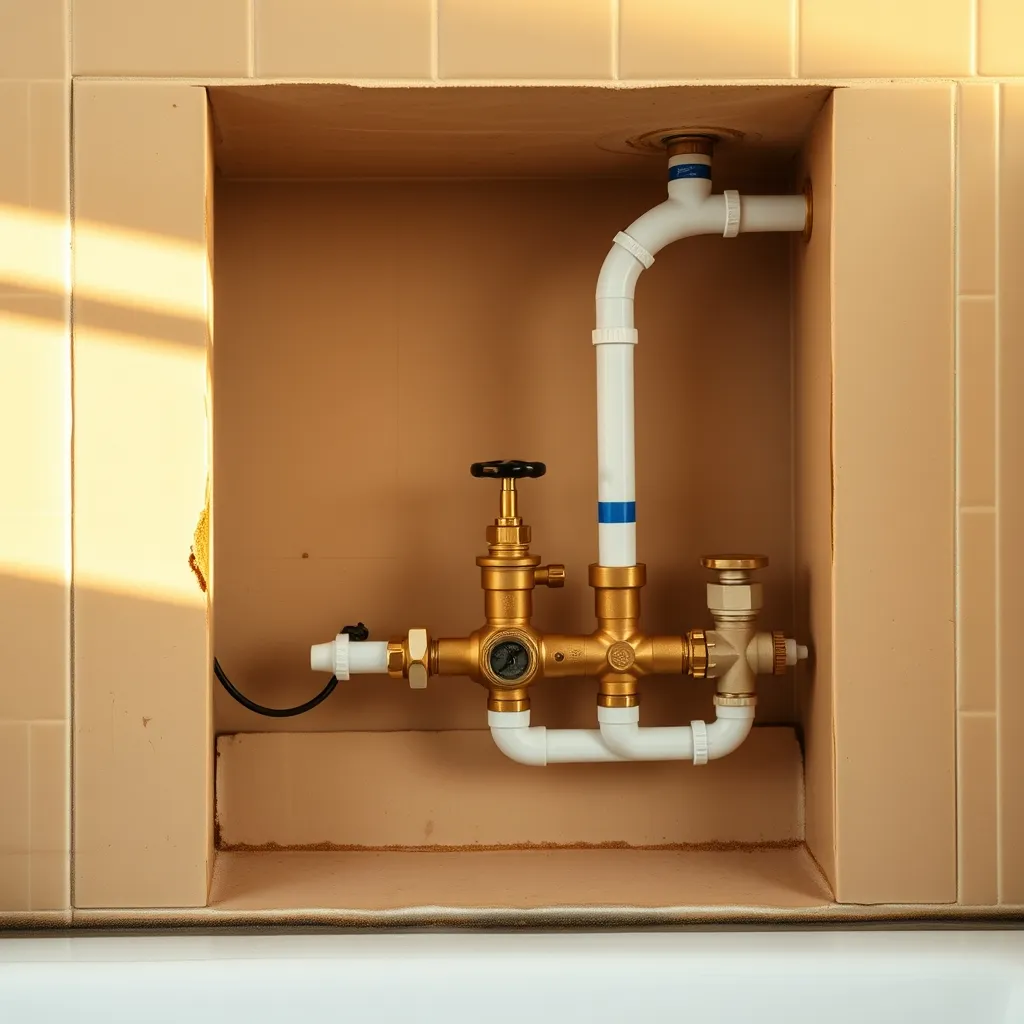

Collettore di distribuzione: è il cuore del sistema di adduzione. Dal collettore partono le singole derivazioni verso ogni sanitario. Oggi si preferisce il sistema a collettore rispetto alla vecchia distribuzione in serie, perché consente di chiudere l’acqua a un singolo sanitario senza interrompere il servizio agli altri. In genere utilizzo collettori in ottone con attacchi da 3/4 di pollice in ingresso e uscite da 1/2 pollice.

Tubazioni di adduzione: portano l’acqua calda e fredda dal collettore ai singoli punti di utilizzo. I diametri più comuni per un bagno residenziale sono 16×2 mm e 20×2 mm in multistrato. L’acqua fredda corre sempre a destra guardando il sanitario, quella calda a sinistra: è una convenzione che rispetto sempre e che vi eviterà confusione in fase di montaggio della rubinetteria.

Rubinetti di arresto: vanno previsti sotto ogni sanitario e, ovviamente, all’ingresso del bagno. Sono fondamentali per la manutenzione futura. Non lesinate su questi componenti: un buon rubinetto a sfera in ottone costa pochi euro in più ma dura una vita.

Sifoni: ogni punto di scarico deve avere il proprio sifone, un dispositivo a forma di S o di bottiglia che trattiene un battente d’acqua impedendo la risalita dei gas fognari. Il lavabo ha il classico sifone a bottiglia, la doccia utilizza un piletta sifonata da incasso, il WC ha il sifone integrato nel corpo ceramico.

Tubazioni di scarico: convogliano le acque reflue dai sanitari alla colonna di scarico verticale. I diametri variano in base al tipo di sanitario: 40 mm per lavabo e bidet, 50 mm per la doccia e 100-110 mm per il WC.

Colonna di scarico e ventilazione: la colonna verticale raccoglie tutti gli scarichi e li convoglia alla rete fognaria. Deve essere ventilata in sommità, con un prolungamento che sbuca oltre il tetto, per consentire il corretto deflusso e impedire l’effetto sifone che svuoterebbe i sifoni dei sanitari. Se state valutando anche altri interventi sulla casa, considerate che il problema dell’umidità nei muri è spesso collegato a perdite nell’impianto idraulico.

Misure standard e altezze degli attacchi idrici

Uno degli aspetti più critici dello schema impianto idraulico bagno riguarda le altezze dei punti di attacco. Se sbagliate queste misure, vi troverete con sanitari che non si montano correttamente, tubazioni a vista o, peggio, con la necessità di rompere le piastrelle appena posate. Vi riporto le misure che utilizzo da anni, testate su centinaia di installazioni.

Queste misure sono indicative e vanno sempre verificate con le schede tecniche dei sanitari scelti. Ogni produttore ha tolleranze diverse, specialmente per i WC sospesi dove il modulo di installazione (come Geberit o Grohe) definisce le quote esatte. Il mio consiglio è di acquistare i sanitari prima di tracciare l’impianto, oppure almeno di avere le schede tecniche disponibili.

Un dettaglio che molti trascurano: l’asse dello scarico del WC deve trovarsi a almeno 20 cm dalla parete laterale. Se lo posizionate troppo vicino, il coperchio non si aprirà completamente o non riuscirete a pulire comodamente. Allo stesso modo, lasciate almeno 15 cm di distanza tra il bordo del lavabo e la parete laterale più vicina.

Schema di adduzione: acqua calda e acqua fredda

Il circuito di adduzione è la parte dello schema impianto idraulico bagno che porta l’acqua potabile ai rubinetti. Si divide in due reti parallele: acqua fredda sanitaria (AFS) e acqua calda sanitaria (ACS). Oggi il sistema più diffuso e funzionale è quello a collettore, dove ogni sanitario riceve una coppia dedicata di tubazioni.

Dal contatore condominiale o dall’autoclave, l’acqua fredda raggiunge il locale tecnico dove si trova la caldaia o lo scaldabagno. Qui la rete si sdoppia: una parte prosegue come acqua fredda verso il collettore AFS, l’altra entra nel generatore di calore ed esce come acqua calda verso il collettore ACS. I due collettori sono solitamente affiancati, montati dentro una cassetta da incasso posizionata in un punto accessibile del bagno o in un locale tecnico adiacente.

Per il dimensionamento delle tubazioni di adduzione, la regola pratica è la seguente: la colonna montante ha un diametro di 26×3 mm in multistrato, le derivazioni principali verso i collettori di 20×2 mm e le singole mandate ai sanitari di 16×2 mm. Con questi diametri, un bagno standard con quattro sanitari funziona perfettamente anche quando si utilizzano due punti contemporaneamente.

Un errore che vedo spesso è l’assenza del circuito di ricircolo dell’acqua calda. Se il bagno si trova lontano dalla caldaia (oltre 5-6 metri di tubazione), senza ricircolo dovrete far scorrere l’acqua per 30-60 secondi prima di ottenere acqua calda. Questo spreco si elimina con una tubazione di ritorno e una piccola pompa di ricircolo temporizzata, che mantiene l’acqua calda sempre disponibile nel circuito. Se state valutando una ristrutturazione completa, verificate anche le detrazioni disponibili per il 2026.

Nella stesura dello schema, ricordate di prevedere anche l’attacco per la lavatrice, se presente nel bagno. Servono un rubinetto di arresto per l’acqua fredda (a 60-80 cm da terra), uno scarico a muro con sifone e una presa elettrica dedicata. Molti dimenticano quest’ultimo dettaglio e si ritrovano a dover rompere le piastrelle appena posate.

Impianto di scarico: pendenze e diametri corretti

Se il circuito di adduzione porta l’acqua pulita, quello di scarico allontana le acque reflue. È la parte dell’impianto che richiede la massima attenzione progettuale, perché funziona per gravità: se le pendenze non sono corrette, l’acqua non defluisce, i residui si accumulano e i problemi arrivano in fretta.

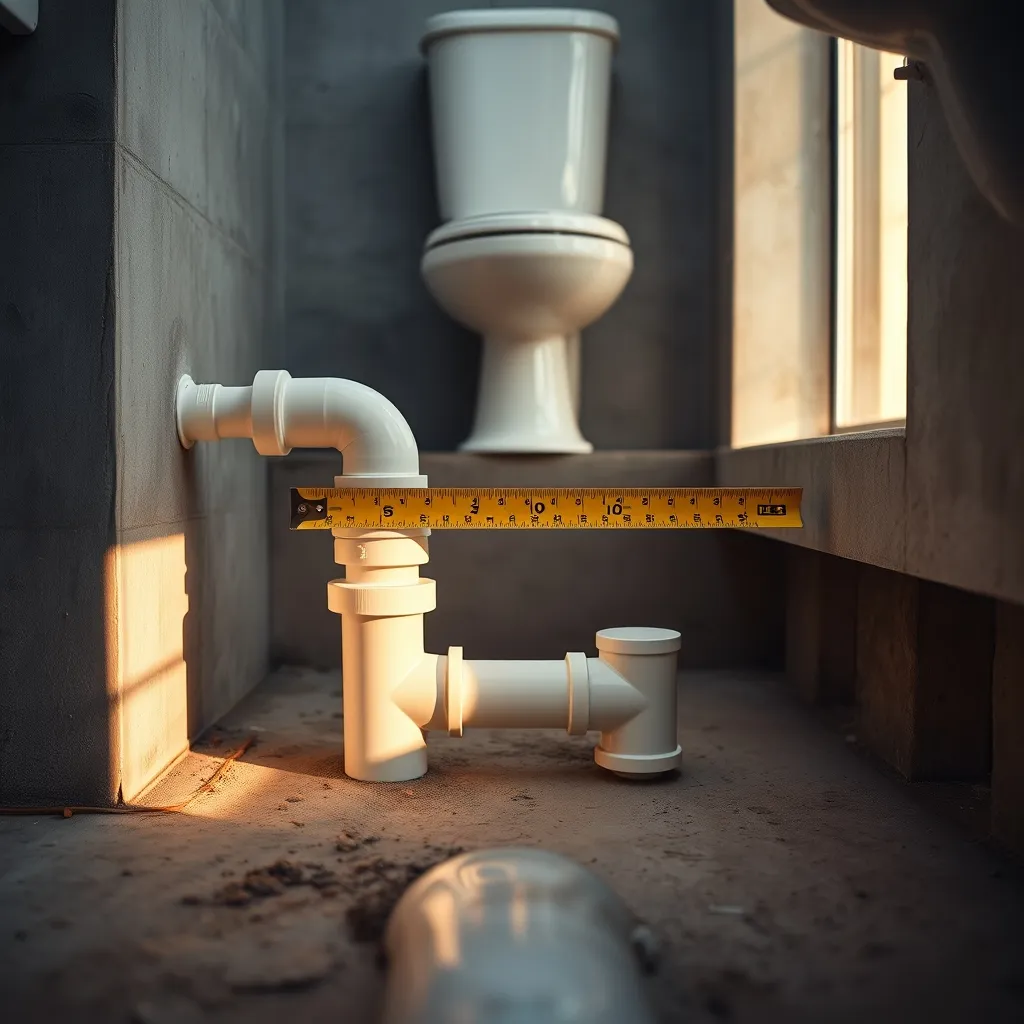

La pendenza minima delle tubazioni orizzontali di scarico è dell’1%, che corrisponde a 1 cm di dislivello per ogni metro di lunghezza. La pendenza ideale si colloca tra l’1% e il 3%. Pendenze superiori al 3-4% sono da evitare, perché l’acqua scorre troppo velocemente e i residui solidi restano indietro, creando ostruzioni. Questo vale in modo particolare per lo scarico del WC, dove il diametro di 100-110 mm richiede un flusso calibrato. Per approfondire le normative di riferimento, potete consultare il portale della Gazzetta Ufficiale dove trovate i decreti ministeriali relativi agli impianti idrosanitari.

Un aspetto fondamentale è la ventilazione degli scarichi. Ogni colonna di scarico deve avere un prolungamento ventilato che sbuca oltre la copertura dell’edificio con un diametro pari almeno alla metà della colonna stessa. In assenza di ventilazione, quando un WC viene scaricato si crea una depressione che può aspirare l’acqua dai sifoni degli altri sanitari, lasciandoli “a secco” e permettendo ai gas fognari di entrare nel bagno. Se la ventilazione primaria non è sufficiente, si ricorre alle valvole di aerazione (dette anche valvole Durgo), che consentono l’ingresso di aria ma impediscono l’uscita dei gas.

Per quanto riguarda i diametri di scarico, la regola generale è non ridurre mai il diametro nel senso del flusso. Se lo scarico del lavabo parte con 40 mm, il tubo in cui confluisce non potrà essere inferiore a 40 mm. Lo scarico del WC, con i suoi 100-110 mm, deve arrivare direttamente alla colonna principale senza strozzature. La distanza tra il WC e la colonna di scarico non deve superare 1,5 metri per i sanitari tradizionali; con i moderni sistemi trituratori è possibile arrivare fino a 5 metri, ma si tratta di soluzioni da riservare a casi particolari.

Materiali per le tubazioni del bagno

La scelta dei materiali incide sulla durabilità, sulla facilità di posa e sul costo complessivo dell’impianto. Dopo vent’anni di cantieri, ho maturato preferenze precise che condivido volentieri con voi.

Per le tubazioni di adduzione, il materiale che oggi considero il migliore compromesso tra qualità e praticità è il tubo multistrato (alluminio rivestito in polietilene reticolato). Si piega facilmente con la piegatubi, mantiene la forma, resiste alle dilatazioni termiche e ha una durata stimata superiore ai 50 anni. In alternativa, il polietilene reticolato (PEX) è ottimo per i sistemi a collettore con tubo continuo, senza giunzioni intermedie. Il rame resta un materiale eccellente ma ha un costo superiore e richiede competenze nella brasatura.

Per le tubazioni di scarico, lo standard è il PVC serie pesante (spessore di parete maggiorato) per i tratti a vista o incassati nelle pareti, e il polipropilene (PP) per i tratti sotto il massetto o interrati. Il PP ha una maggiore resistenza alle alte temperature, il che lo rende preferibile per lo scarico della lavatrice o della vasca. Per la colonna di scarico principale, in contesto condominiale, si utilizza spesso la ghisa sferoidale, che garantisce il massimo isolamento acustico. Se state pensando anche al controsoffitto in cartongesso per nascondere i passaggi orizzontali, pianificate i percorsi delle tubazioni di conseguenza.

Un consiglio che do sempre: non risparmiate sui raccordi. I raccordi economici in plastica sottile sono la prima causa di perdite nel lungo periodo. Scegliete raccordi in ottone per l’adduzione e raccordi in PVC pesante con guarnizione per lo scarico. La differenza di costo su un bagno completo è nell’ordine di 50-80 euro, ma la tranquillità che guadagnate non ha prezzo.

Come progettare lo schema passo dopo passo

Veniamo alla parte operativa. Vi guido nella creazione del vostro schema impianto idraulico bagno con il metodo che utilizzo io in cantiere. Non servono software professionali: bastano carta millimetrata, una matita e un metro.

Fase 1: rilievo del locale. Misurate con precisione tutte le pareti, la posizione della porta, della finestra, e soprattutto della colonna di scarico esistente. Riportate tutto in scala 1:20 sulla carta millimetrata (1 cm sul foglio equivale a 20 cm reali). Segnate anche la posizione dei pilastri, delle travi e di eventuali cavedi tecnici.

Fase 2: posizionamento dei sanitari. Disponete i sanitari nel disegno rispettando le distanze minime. Il WC deve stare il più vicino possibile alla colonna di scarico. Il lavabo va posizionato considerando lo spazio di apertura della porta. La doccia o vasca va collocata nel punto dove lo scarico a pavimento è più agevole da realizzare, considerando lo spessore del massetto disponibile.

Fase 3: tracciamento degli scarichi. Partite dal WC e tracciate il percorso verso la colonna di scarico con la pendenza corretta. Poi collegate lavabo, bidet e doccia, facendoli confluire in un unico tubo collettore orizzontale che raggiunge la colonna. Verificate che le pendenze siano mantenute: prendete la quota del pavimento finito, sottraete lo spessore della piastrella e del massetto, e calcolate se c’è spazio sufficiente per il passaggio delle tubazioni con la giusta inclinazione.

Fase 4: tracciamento dell’adduzione. Posizionate il collettore di distribuzione in un punto accessibile (di solito dietro lo sportello di ispezione, accanto ai contatori). Da qui tracciate le coppie di tubi (caldo e freddo) verso ogni sanitario, seguendo percorsi brevi e rettilinei. Evitate di far passare le tubazioni dell’acqua calda vicino a quelle dello scarico del WC: le dilatazioni termiche possono creare tensioni indesiderate.

Fase 5: verifica e quote. Completate lo schema aggiungendo tutte le quote: altezze degli attacchi, distanze dalle pareti, diametri delle tubazioni, posizione dei rubinetti di arresto. Questo è il documento che consegnerete all’idraulico o che userete voi stessi se decidete di procedere con il fai da te.

Per chi preferisce gli strumenti digitali, esistono software gratuiti come SketchUp che permettono di creare schemi tridimensionali del bagno e delle tubazioni, molto utili per visualizzare i percorsi e individuare eventuali interferenze.

Errori comuni da evitare nella realizzazione

In vent’anni di lavoro ho visto di tutto. Ecco gli errori che incontro più frequentemente e che potete evitare con un buon progetto.

Scarico del WC troppo lontano dalla colonna. È l’errore numero uno. Quando il WC è distante più di 1,5 metri dalla colonna, lo scarico non ha pendenza sufficiente oppure il tubo deve passare sotto il massetto a una profondità eccessiva. Il risultato sono intasamenti ricorrenti e, nei casi peggiori, la necessità di alzare il pavimento con un gradino. Posizionate sempre il WC come primo sanitario rispetto alla colonna.

Mancanza di rubinetti di arresto sotto i sanitari. Sembra un dettaglio, ma quando il flessibile del lavabo si rompe di notte e l’unico rubinetto di chiusura è quello generale dell’appartamento (magari dietro un mobile della cucina), vi renderete conto che quei 10 euro risparmiati sono stati una pessima idea.

Pendenze eccessive o insufficienti. Troppa pendenza è quasi peggio di poca pendenza. Con il 5% di inclinazione, l’acqua corre via e i solidi restano nel tubo. Con lo 0,5% l’acqua ristagna. Mantenete sempre la forbice tra l’1% e il 3%.

Tubazioni di acqua calda non coibentate. Le tubazioni dell’acqua calda sanitaria che passano nel muro o nel massetto devono essere rivestite con guaina isolante. Senza coibentazione, l’acqua si raffredda nel percorso, aumentando i tempi di attesa e i consumi energetici. La guaina serve anche a permettere la libera dilatazione termica del tubo senza creare tensioni con il massetto o l’intonaco.

Assenza di ispezioni sulle tubazioni di scarico. Ogni cambio di direzione superiore a 45 gradi nelle tubazioni di scarico dovrebbe prevedere un tappo di ispezione o un raccordo a T con tappo. Quando, e non se, si verificherà un’ostruzione, sarete grati di poter accedere al punto critico senza demolire mezza parete. Prevenire i problemi di umidità è altrettanto importante: se notate segni sul muro, potrebbe trattarsi di una perdita nascosta.

Non fotografare l’impianto prima della chiusura. Questo è il consiglio più importante che posso darvi. Prima di chiudere le tracce con l’intonaco e le piastrelle, fotografate ogni parete e il pavimento con le tubazioni a vista, possibilmente con un metro posizionato accanto per avere un riferimento di scala. Conservate queste foto per sempre: quando tra dieci anni dovrete forare una parete per montare un pensile, saprete esattamente dove passano i tubi.

Costi indicativi e tempistiche di realizzazione

Il costo di un impianto idraulico per il bagno dipende da numerosi fattori: dimensioni del locale, numero di sanitari, qualità dei materiali, complessità dei percorsi e, naturalmente, dalla zona geografica. Vi fornisco una stima basata sulla mia esperienza nel centro-nord Italia.

Per un bagno di dimensioni generose (oltre 8 mq) con doppio lavabo, doccia walk-in e WC sospeso con cassetta da incasso, il costo può salire fino a 4.000-4.500 euro per il solo impianto idraulico. Ricordate che questi costi non includono i sanitari, la rubinetteria e la piastrellatura. Se state valutando il costo complessivo della ristrutturazione del bagno in una grande città, ho scritto una guida dettagliata sui costi a Roma che può darvi un riferimento utile.

Per quanto riguarda le tempistiche, un idraulico esperto realizza l’impianto completo di un bagno standard in 2-3 giorni lavorativi: il primo giorno per la tracciatura e la posa degli scarichi, il secondo per l’adduzione e il collettore, il terzo per le finiture e il collaudo. A questo si aggiunge il tempo per la chiusura delle tracce da parte del muratore (mezza giornata) e l’asciugatura dell’intonaco (almeno 3-4 giorni prima della piastrellatura).

Non dimenticate di verificare se potete accedere al bonus ecobonus 2026 per gli interventi che migliorano l’efficienza energetica, incluso il circuito di ricircolo dell’acqua calda sanitaria.
